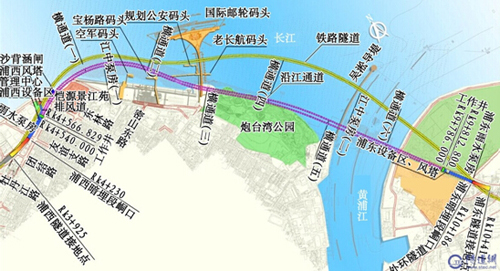

在面临多次近距离穿越重要节点的情况下,长江路隧道工程提供了很好的范例,超大直径盾构机先后2次近距离穿越逸仙路高架、轨道交通3号线高架桩基影响区,凭借“1米穿越”刷新了我国盾构法隧道最近距离穿越高架的记录,并将沉降控制在1cm以内,确保了城市复杂环境下城市重大交通设施运行安全。同时,克服小曲率半径大直径盾构推进难题,加强盾构轴线控制、间隙控制和同步注浆,确保了成型隧道轴线偏差、渗漏水等处于受控状态。沿江通道工程将穿越以下建(构)筑物:
一是穿越吴淞口导堤,导堤使用年限已经超过100 年,必须克服超大直径盾构穿越过程中对吴淞口导堤造成的影响。
二是穿越炮台湾湿地公园,公园下有厚度不等钢渣,沿隧道轴线方向约850m,距离初步设计的隧道管顶最小距离为5.3m。钢渣层平均厚度约9m,浅部整体结构较致密,下部稍松散。这些不明障碍物和钢渣可能存在于盾构机切削断面内,造成盾构设备故障,严重时可导致施工暂停。
三是近距离穿越桩基,隧道沿线需近距离穿越国际邮轮码头引桥、老长航码头和宝杨码头撑杆墩等桩基,特别是长航码头,有5 根钢筋混凝土方桩在隧道断面内,必须在掘进过程中采取措施进行保护,防止盾构机穿越过程中对桩基周边土体造成扰动。
