引言:今年5月,日本黑部川电力新姬川第六发电站建设工程中,首次应用了TBM-NATM双模式隧道掘进机“NATBM”施工的引水隧洞顺利贯通,隧道总长3.8km。施工中,NATBM掘进机先以TBM模式挖掘到位于贯通点前的蛇纹岩层边界后,再在贯通点附近地质复杂的蛇纹岩混合区间,切换为NATM模式继续掘进直至隧道贯通。
在该工程中,NATBM隧道掘进机的效果得到了确认并积累了宝贵的经验。
NATBM 切换为NATM模式(始发井内)
由鹿岛建设与小松制作所合作研发的NATBM是一种双模式隧道掘进机,它结合了TBM和NATM的功能,在遇到岩石地层时以TBM模式运行,在遇到软土地层时则切换到NATM模式,前者可在岩石地层中高速掘进,后者则能应对日本复杂的地质条件。
NATBM简介视频:https://www.tunnelling.cn/PVideo/VideoPlay.aspx?videoID=3317
NATBM掘进机的特点
1. TBM到NATM的快速转换

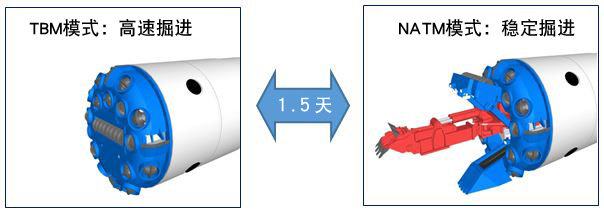

可以根据地质变化,在1.5天内从TBM模式切换到NATM模式。
2.不同用途下的刀盘不同

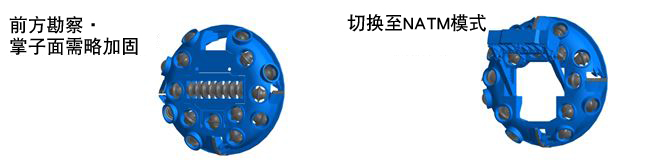

探测前方或稍微加强工作面时,刀盘上部的开口小。
在NATM模式下,刀盘中央的开口较大。
3. TBM的后退功能

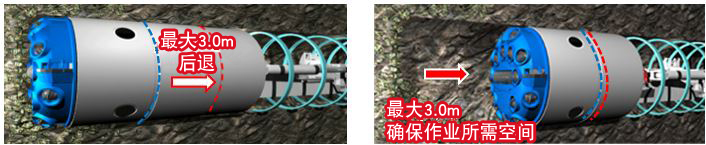

TBM本体采用套管式伸缩结构,机器可以后退,确保NATM模式下前方有足够的作业空间。
4 .不良地址采用NATM模式,在土体松动前进行支护工程施工,安全可靠地进行掘进
在TBM刀盘中央开口,取出内部的铲斗式挖掘机进行挖掘。
挖掘完后,迅速进行支护工程施工,防止土体松动、坍塌。

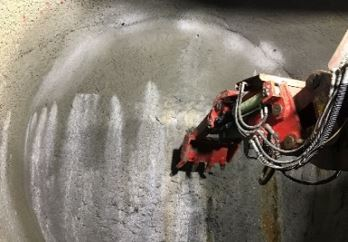

通过挖掘臂开挖
挖掘完后,进行支护施工
| NATBM的施工顺序 |
No.1
岩石地层中以TBM模式运行。在掘进机后方安装支护后,探查前方地质情况,尽早判断前方是否存在不良地质。
No.2
探查前方地质情况,到达不良地质处后,使机器后退(最大3.0m),确保有足够的挖掘空间。打开刀盘,取出内置斗轮式挖掘机,切换到NATM模式。
No.3

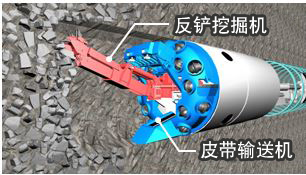

用斗轮式挖掘机挖掘,渣土由皮带输送机运送到后方。
No.4

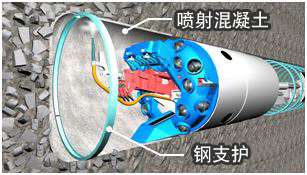

挖掘完成后,更换挖掘机的尖端,并浇筑混凝土和进行锚杆钻孔。
根据地质情况选择支护模式(钢架支护、混凝土浇筑、锚杆)。
小编语:据介绍,这台“NATBM”是世界首台能够切换TBM和NATM的双模式掘进机。为了应对复杂多变的地质,国内也相继开发了泥水-土压、土压-TBM等双模式掘进机(超大直径盾构隧道连载(二十七):多模式盾构的“优雅转身”——香港莲塘-香园围口岸龙山隧道)。
一条隧道路线上常常会遇到各种各样地质情况,双模式掘进机相比单一模式掘进机能更好地应对地质变化,既可以发挥多种模式的特长,又能节约成本和时间,是未来隧道掘进技术发展的大势所趋。
