为了进行竖井施工，海瑞克开发了下沉式竖井掘进设备VSM。下沉式竖井掘进设备由两个主要部件组成：竖井挖掘设备和沉放设备。

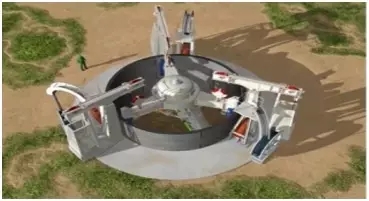

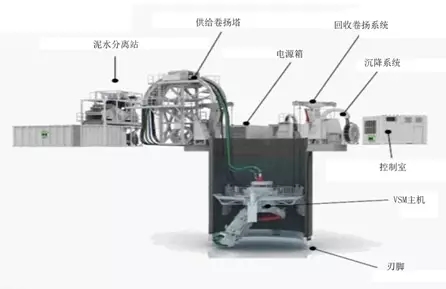

VSM设备示意图

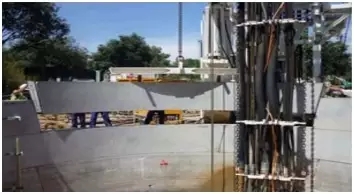

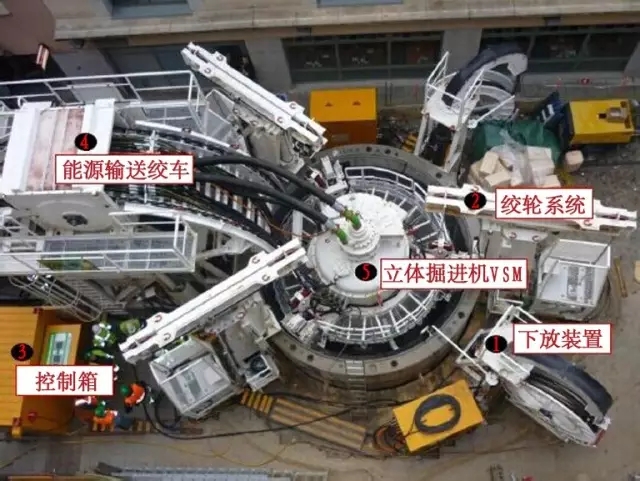

VSM施工实景图
竖井挖掘机吊装到始发井结构内，由三条机械臂牢固地压附在井壁上。在一条伸缩臂上，安装能旋转的铣挖头，铣挖头上安装有截齿。铣挖头在竖井底部削挖土壤。铣挖头具有伸缩性，可以执行上转、下转和旋转动作。在地面，有3到4个带液压油缸的沉放单元与竖井周边的环形混凝土基础牢固地连接在一起。这些沉放单元通过钢丝绳与竖井结构的下部混凝土基环相连。
准备好的始发井结构
特点
1.可施工竖井直径范围为内径4.5m—16m
2.施工深度目前可达地下水位以下85m
3.遥控操作，井内无人施工
4.采用不排水下沉，无需降低地下水位
5.施工速度快，结构沉放过程可控
6.应对多种地层条件，施工场地小
工艺流程
1.测量放样，确定井位。

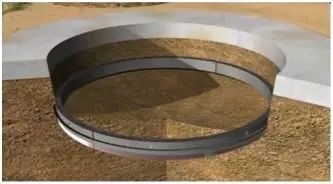

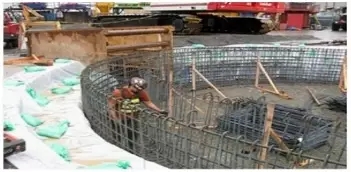

硬土层常规圈梁制作

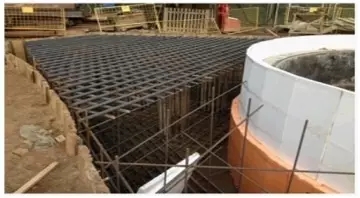

软土层圈梁加承台制作
2.初始环悬吊与安装

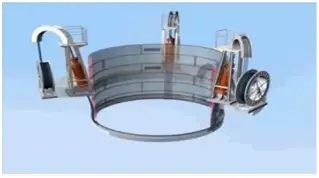

初始环悬吊与安装
3.开挖设备安装与调试
4.竖向开挖，管片拼装，整合推进。

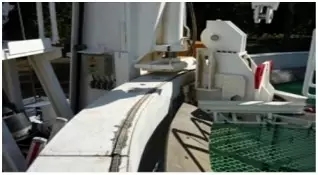

管片拼装
整合推进

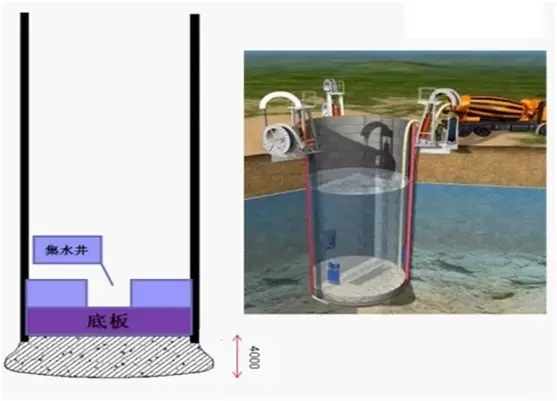

5.结构封底。
运用拓展
下沉式竖井掘进设备可以挖掘各类竖井，安全、快捷而且环保。在地下水以下的困难地质条件以及在施工现场空间狭窄的情况下，VSM技术的优势较为明显。
VSM在德国埃姆舍尔河进行自然恢复工程
VSM在意大利那不勒斯的应用
VSM可用于在宽度仅为数米的街道上沉放竖井

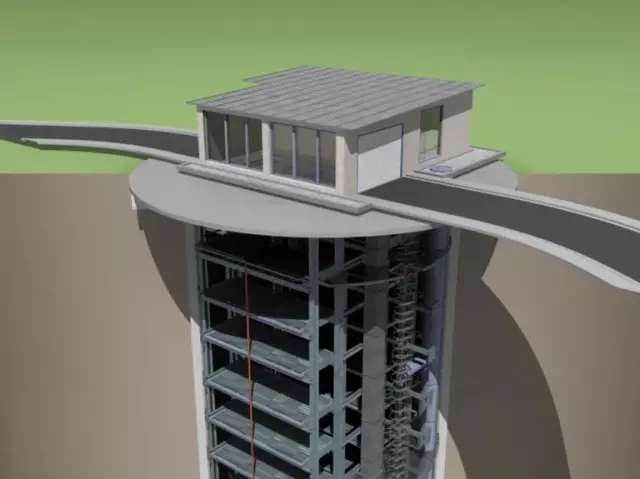

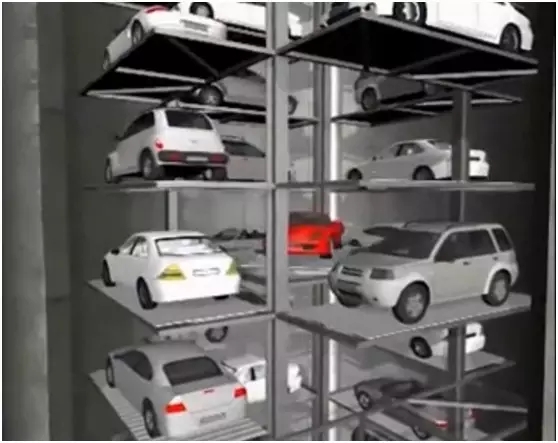

此外，目前国内一线城市用地紧张，VSM技术或可用于快速建造内径10米到16米之间的地下停车场，提高空间利用率，有效缓解停车压力。
目前，VSM在国内还无工程应用，造价也较高，但是相信随着该技术的日渐成熟与推广到位，这一独特的设备与技术也能在竖井施工中大放异彩！
