工程背景
勃兰登堡门站是柏林地铁 U5 线的终点站之一,位于市中心巴黎广场。该站附近有大量历史名胜古迹和重要建筑,如勃兰登堡门、柏林市政厅、联邦议院等。因此采用了非开挖法来修建这个地下车站。
整个车站总长度为150m,其中站台区长度为92m。车站隧道断面面积为180 m²,为3通道双层支护设计。
车站共分为4个部分结构:

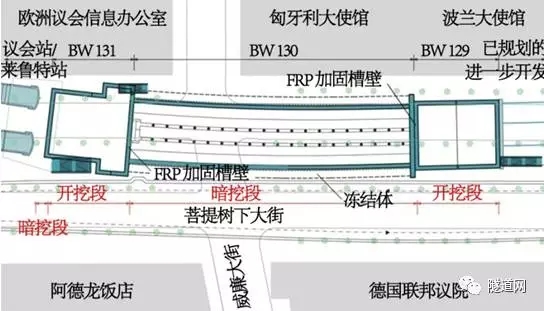

位于车站东西两端的两个出入口建筑(约25 mx 25 m),使用明挖回填法在半覆盖封闭的地下连续墙基坑中建造,挖掘深度为23m;
站台区,从东部出入口的施工基坑开始使用非开挖技术挖掘,并通过地基冻结进行支护;
长约6m,连接既有隧道孔的单向通道,使用非开挖技术挖掘,通过喷射混凝土和冻结形成支护。
地质条件
施工地点位于柏林冰川谷地带,主要地质为更新世沉积物,成份为粉质黏土、有机腐土、泥炭土等,也夹杂有少量的砾石。经过测量后,预计最高水位为地平面下2m,最低大约为地平面下5.5m。整个施工区域并未发现明显的地下水流。
非开挖施工

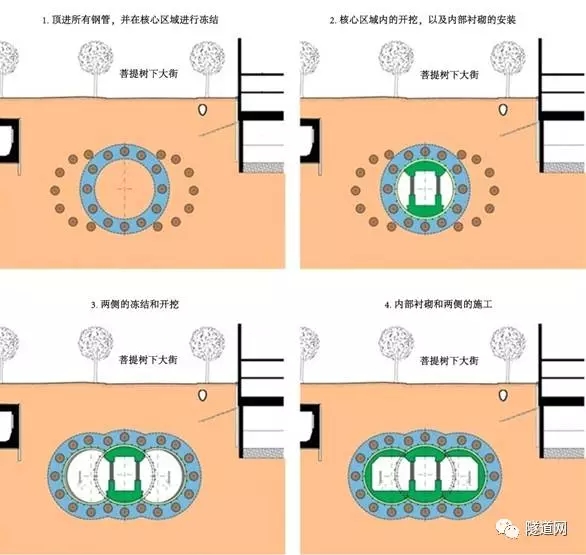

本工程采用管幕冻结和喷射混凝土相结合的复合支护体系。

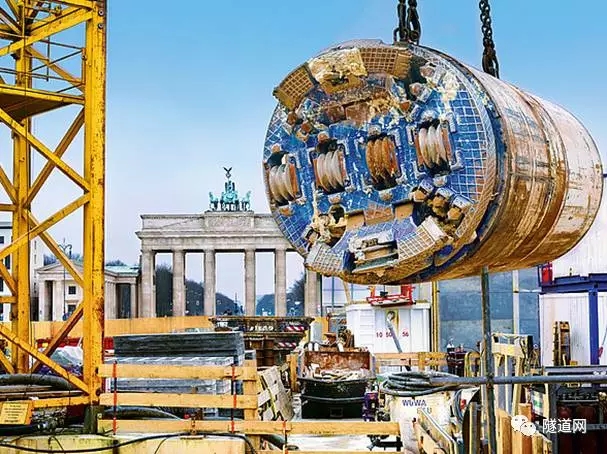

首先,采用海瑞克小直径顶管机顶进直径约1.5m的钢管,共计30根,总长度约2.7km,在这些管道中安装冷冻管。

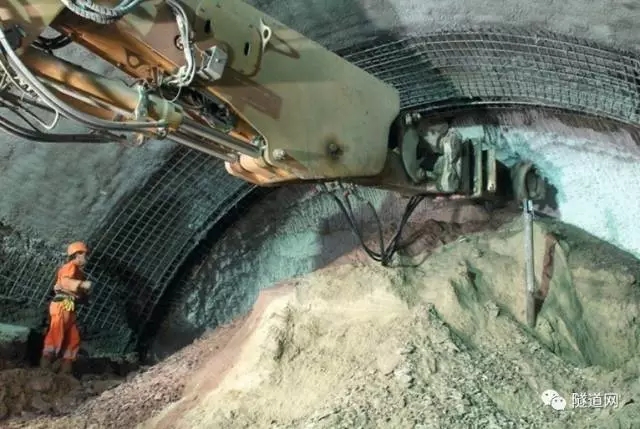

在进行过冷冻系统的压力测试之后,在这些管道中注水,使用冷冻管进行地基冻结。大约在启用冻结区3个月之后,凝结的统计学厚度达到了施工要求,可以开始进行中央隧道的掘进。同时,对冷冻过程与冷冻区的控制也由启动模式变为间歇性持续模式。在开挖过程中,边挖边采用喷射混凝土形成支护。

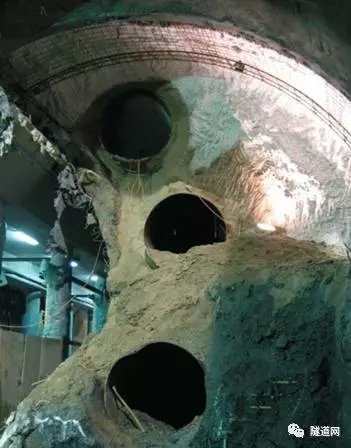

在开挖中心隧道时,中心区的钢管必须被移除。施工方需要对冰冻的水进行解冻,隧道管从内部进行切割,再逐段将隧道管运出。
作为在城市中心区域采用非开挖施工的地铁车站,勃兰登堡门站采用的管幕冻结+喷射混凝土综合支护体系很好地满足了开挖中的结构需求,没有造成地面的显著沉降。该支护体系在可供类似条件下地铁车站非开挖施工借鉴。
