工法概况
一般采用的管道布设工法
通常管道非开挖埋设采用的是微型隧道机掘进法，它是一种采用微型隧道掘机来安装管线的非开挖方法。隧道网微信也对这种工法中采用的小型掘进单元有过介绍：
罗宾斯新型非开挖技术：遥控小型隧道挖掘单元（SBU-RC）
这种工法虽然适用面广，掘进长度长，但成本较高，而且要求的施工场地较大。
导管掘进法（GBM），也称作导管法或导管微型隧道工法。它是利用一根导向管来对螺旋钻孔单元进行制导，以挖掘隧道的方法。它主要应用于小直径（10~150cm）的下水管道、供水管道的非开挖安装。施工步骤分为三步：
1导管施工
导管头是一个旋转切削刀头，内置发光二极管阵列，工作井内设有装在经纬仪上的摄像机。通过视频监控，对管道进行制导。

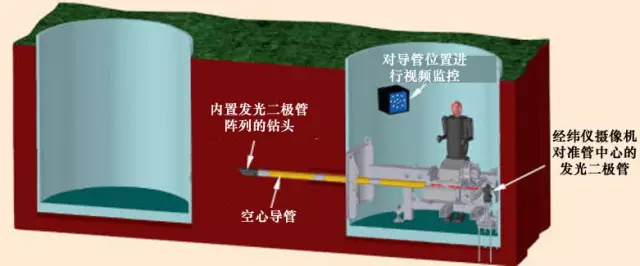

施工示意图

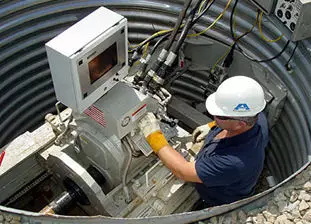

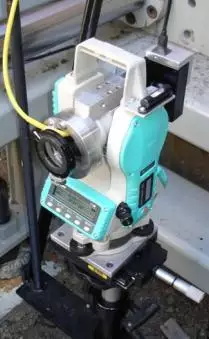

在经纬仪上的摄像机

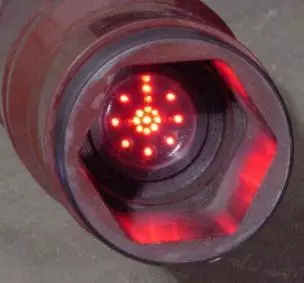

发光二极管阵列

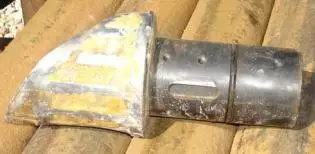

导管刀头

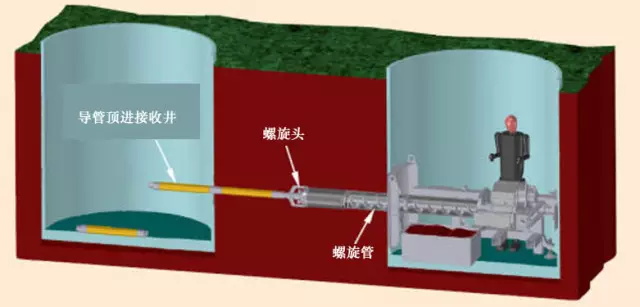

2螺旋管推进
导管钻头抵达接收井后，在导管后方安装高压水枪和螺旋管。随着螺旋管向前推进，导管在接收井处一节一节拆除。

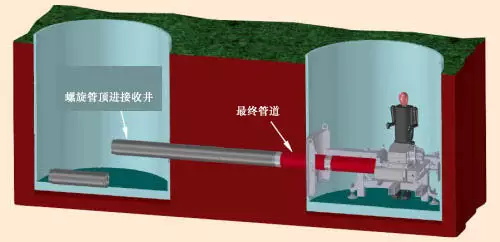

3管道安装
管道跟随螺旋管后进行安装。螺旋管在接收井处拆除。
GBM工法的局限性
和一般采用的微型隧道机掘进法（MTBM）相比，导管掘进法的局限性表现在：
1掘进长度有限
虽然导管掘进法一般可以达到200米左右的掘进长度，但为了保证管道的安装精度，建议的掘进长度为 60 米左右。这相比微型隧道机掘进法的推进长度要小。
2土质适用范围较窄
导管掘进法的最适用土质为水平面以上的粘性土。对于带砾石、岩石的土质，掘进精度会受到影响，甚至产生导管受阻，因而不适用。而微型隧道机掘进法几乎适合任何土质。
3管节短、接缝多
由于工作井小，导管掘进法采用的顶管管节更短，因此接缝更多，漏水隐患也随之增加。
GBM工法的优点
1始发井小
导管掘进法在短距离的掘进（小于 100 米）中，始发井和接收井直径仅需2.5米。对于 100 米以上的掘进，始发井直径也仅需 4 米左右。这对于城市拥挤空间内的施工是有优势的。
2成本低
导管掘进法的成本更低，它可以使用陶管等价格便宜的管材，而且设备价格相对于微型掘进机也较低。
3人力成本
导管掘进法对于操作人员的熟练程度比微型掘进机要低，因而也节约了人力成本。
4设备轻巧
由于设备重量轻，只用吊臂起重机就可以满足要求，无需使用专业吊车。
工程实例
美国弗吉尼亚州百事可乐灌装厂排水管道安装
工程时间：2007年春
管道用途：水处理设备配套排水管道
管径：8英寸
管质：陶土管
导管管径：2.5 英寸
管长：87.5 英尺
坡度：1%
始发井尺寸：8 x 8 x 8 英尺
到达井尺寸：8 x 6 x 7 英尺
该工程是在工厂内部修建一条直径 8 英寸排水管道替换原有的 6 英寸管道。由于工厂内部施工空间狭小，且不能开挖破坏工厂内现有地面。因此采用了导管挖掘法布设此管道。采用的陶管不仅价格便宜，而且能够耐化学品腐蚀，很好地满足了工程需求。

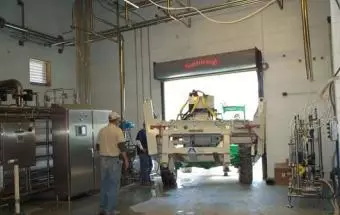

施工机械

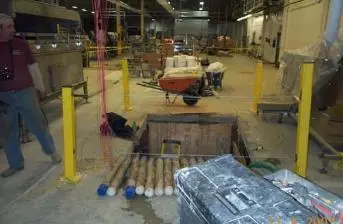

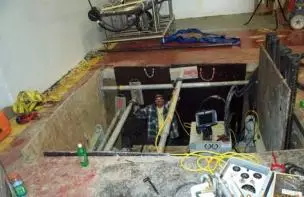

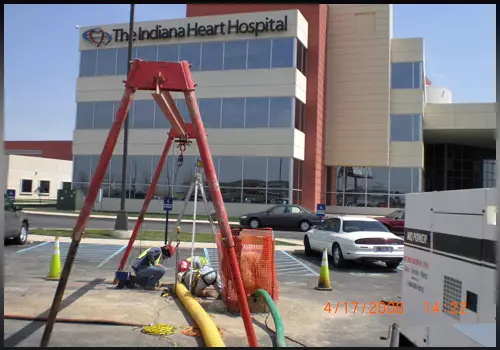

始发井
接收井
结语
导管挖掘法（GBM）埋设管道成本低、施工场地小、操作人员要求低、设备轻量级，在无地下水软土地层中是一种较为经济的非开挖施工方法。希望这里的介绍对您有所启发。
