在雨污隧道项目中常采用小型顶管机施工，为了实现高效环保的非开挖顶进，研发了一种可以切割金属障碍物的顶管工法——Milling-mole工法。通过这种施工技术可以直接采用顶管机进行切割障碍物施工。让我们来看看这个“清障能手”是如何完成施工的吧~
工法介绍
Milling-mole工法是一项实现安全精细处理地下钢制障碍物的技术。该工法通过顶管机刀盘掘削将地下障碍物破碎至粉状，以此完成清障处理。据悉，此工法早在2003年就投入开发，于2012年被国际非开挖工程协会授予非开挖奖（No Dig Award）。
点击链接，观看视频：顶管机中的“清障能手”
观看工法更多应用视频，长按二维码，进入隧道网视频栏目
功能情况
Milling-mole工法的专用顶管机的“清障功能”涵盖4个方面：探测、切削、改良、引导。

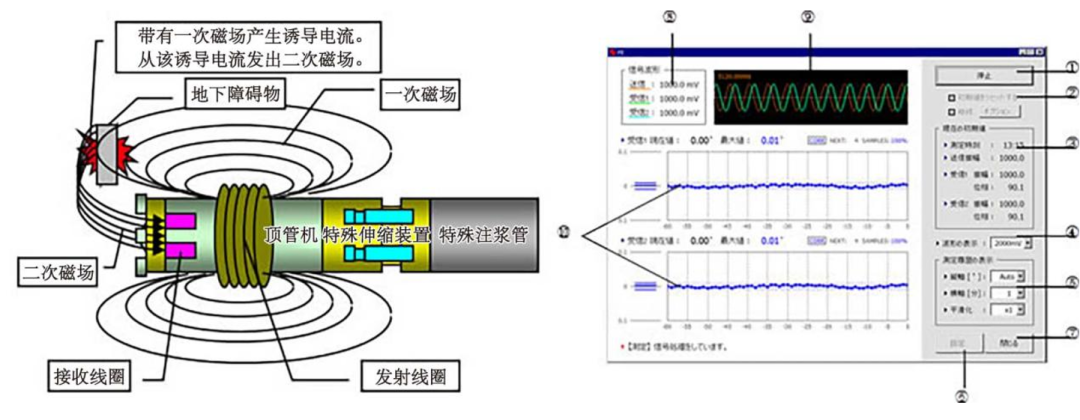

探测 采用电磁波技术探测障碍物
在顶管机上配置发射线圈，其发射的电磁波使地下金属障碍物处于磁力范围（一次磁场）。金属障碍物带有磁力后产生诱导电流，放射磁力（二次磁场），以此判断有无金属障碍物。

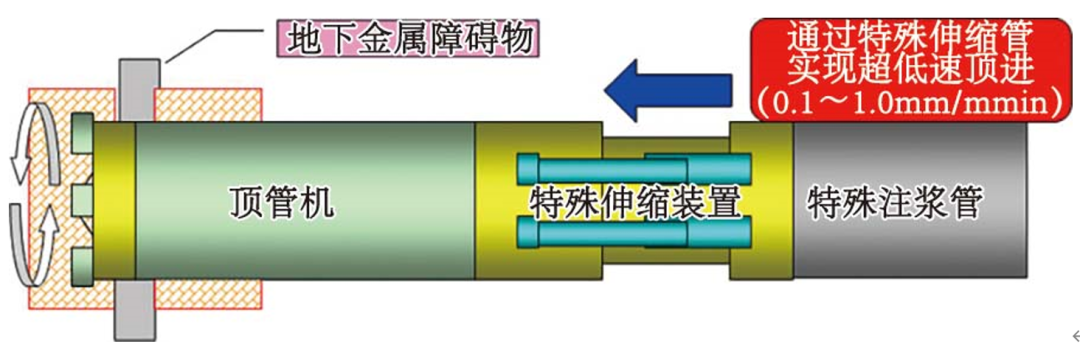

切削 运用特殊刀具切削障碍物至粉状后排出
顶管机布置了切削障碍物的专用特殊刀具，遭遇障碍物时通过特殊伸缩管以0.1～1.0mm/min的超低速接近障碍物，刀盘旋转对其进行切削，其切削工艺与车削加工工艺类似。金属障碍物切削至粉状后与通常的排泥一起进入机内，真空输送至地面。

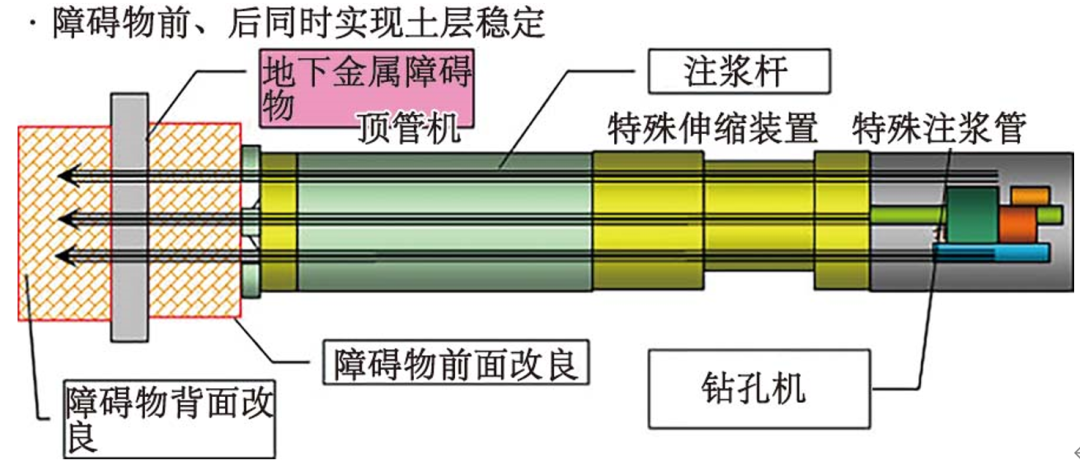

改良 从顶管机内部对障碍物前后范围进行土体改良

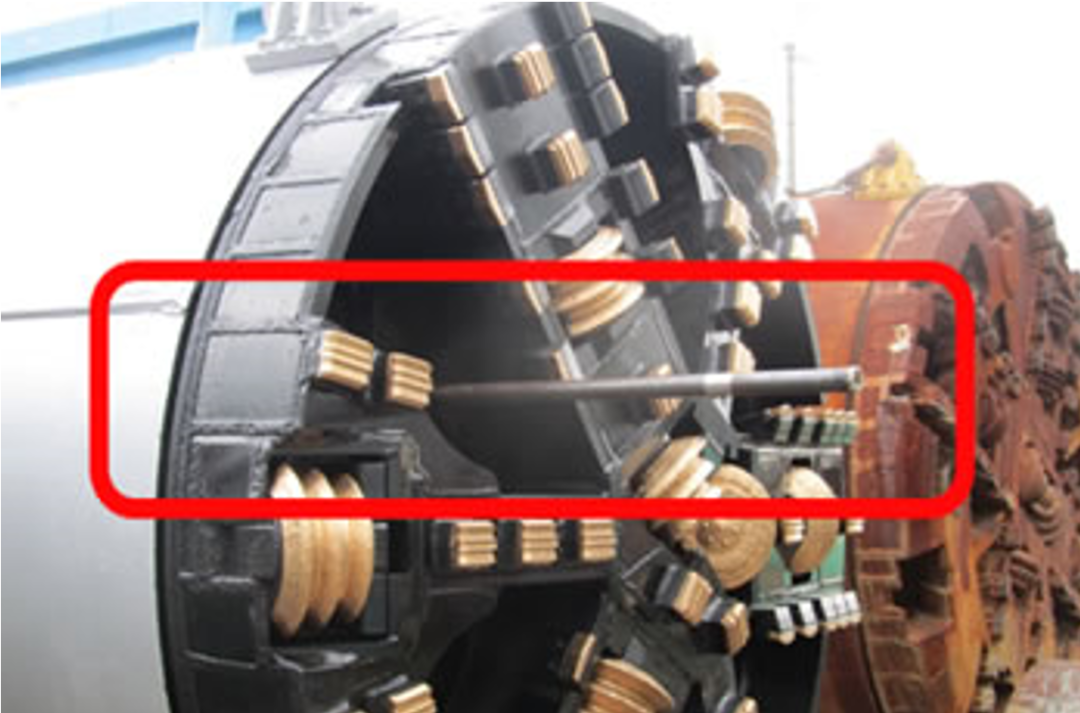

顶管切削障碍物施工时，可能引起附近埋设管线和地面发生沉降，因此需要进行土体改良。考虑到不具备从地面进行土体改良的工况，从顶管机内配置设备完成施工。注浆设备配备在特殊注浆管上，其注浆杆位于顶管机隔板专用阀门位置，可伸长至障碍物处实施土体改良。

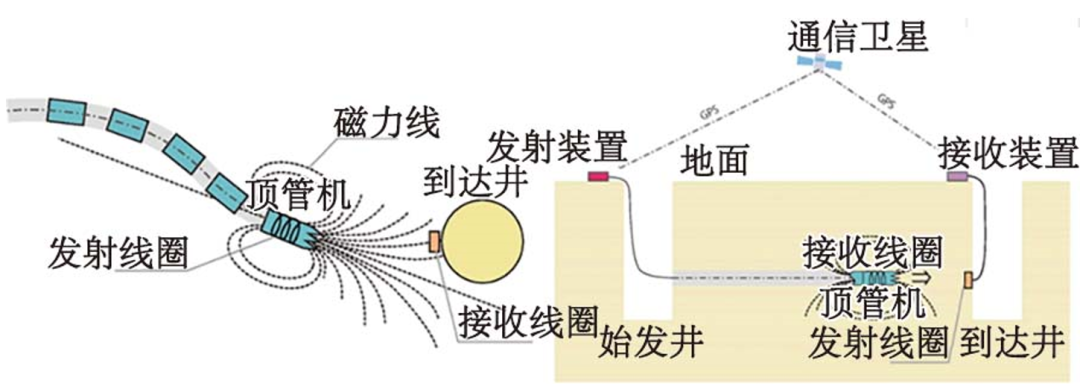

引导 配备电磁波感应测量装置引导顶管机掘进
Milling-mole顶管机标准配备了电磁波感应测量装置，通过在顶管机及接收地配置发射和接收电磁波的装置，实时监测顶管机位置与方向。
应用情况

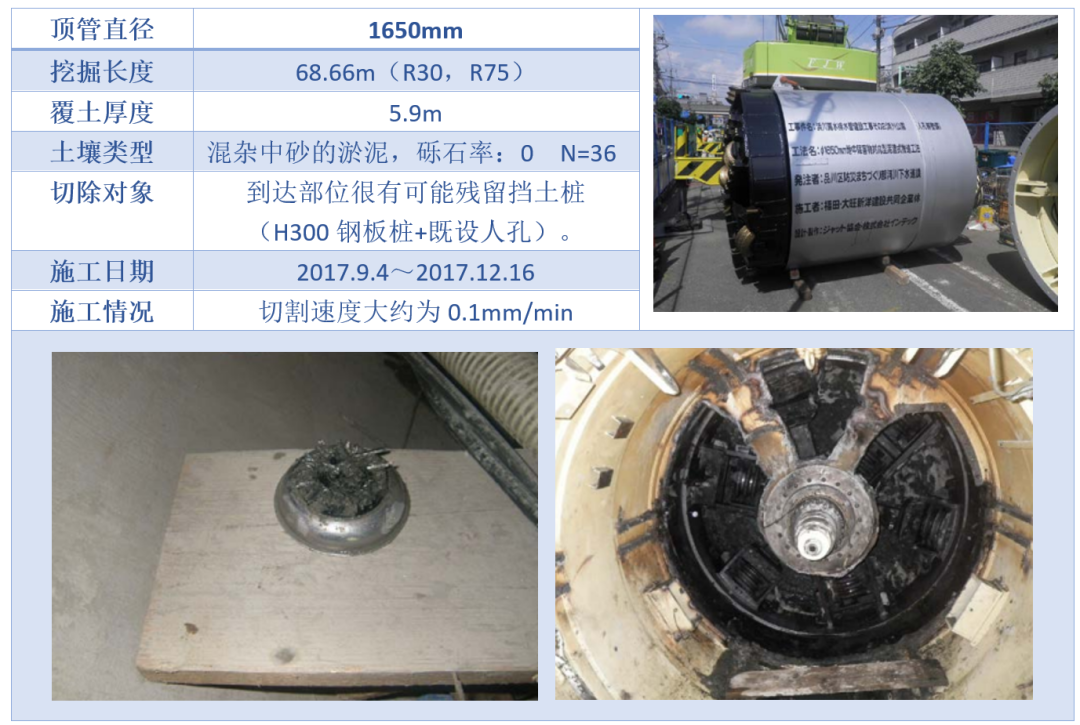

滨川雨水排水管工程中分别采用直径1100mm、1650mm的泥水式顶管施工，施工中也遇到不少小问题，但都通过相应措施（请点击阅读原文查看相关情况介绍）进行了解决。施工参数表
以上仅对单一工程进行了简单描述，目前该工法已在日本成功应用60例，效果良好。
