小编语:日本九州新干线谏早隧道采用了管幕法结合山岭工法施工,在交通繁忙的城市道路下成功穿越浅覆土,工程也获得了2021年度的日本“土木学会奖”技术奖。本期,小编就来带您了解工程在管幕设计与地层监测中的亮点!
九州新干线谏早隧道
参与单位:铁道建设•运输设施整备支援机构
户田建设
工程简介:谏早隧道位于九州新干线谏早至长崎区间,全长约230m。隧道所处地层是被平缓丘陵包围的标高12~30m左右的城区,地质环境复杂,下穿国道207号线,覆土厚度仅为3.5m。

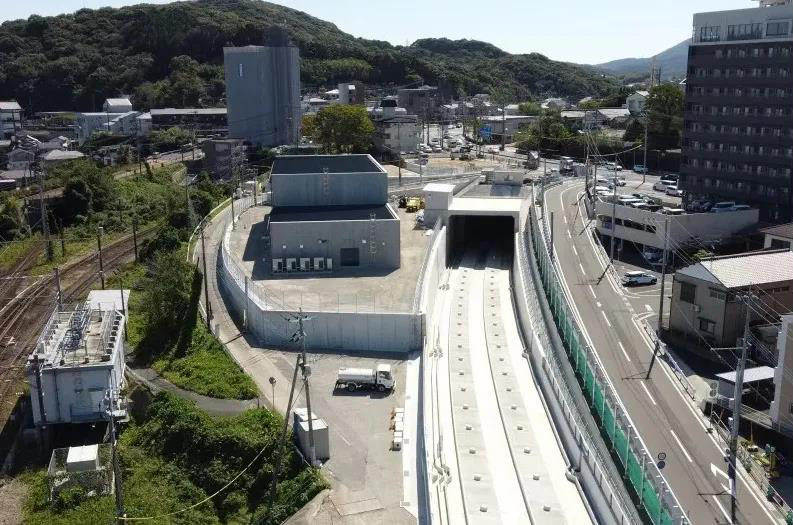

隧道出入口
工程概况
隧道地处城市地区国道交叉路段,明挖法施工在经济效益和施工工期等方面较差,因此采用新奥法进行隧道开挖。为了保证浅覆土下的隧道结构与道路交通安全,开发了适用于含硬质圆砾地层、φ800mm、L=60m×15根的管幕法。

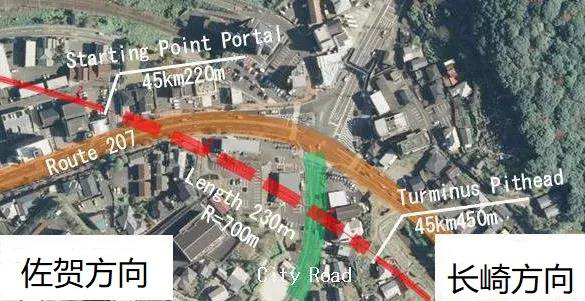

隧道线路图

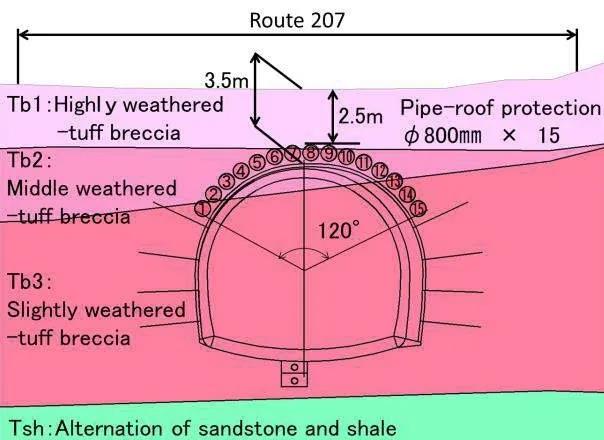

地质情况
沿线地层主要由第四纪更新世京岳火山碎屑岩风化凝灰岩角砾岩(Tb)、古近系谏早岩(Tsh)与砂岩页岩交替形成的基岩组成;凝灰岩角砾岩按固结程度分为Tb1~Tb3层;Tb2、Tb3层含安山岩约10cm~100cm,含量40-50%,单轴抗压强度130N/m㎡。
管幕设计
取消接头

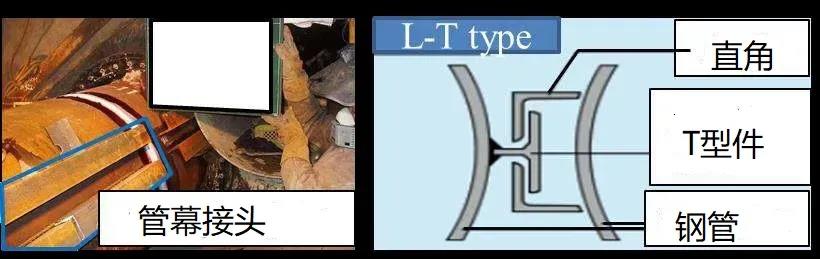

最初设计了一个管幕接头,防止沉积物落在管幕之间,确保开挖精度。然而,地层中的砾石在顶进时与管幕会发生碰撞,所有会产生反作用力的设备都无法安装,因此取消了这一接头。
替代方案

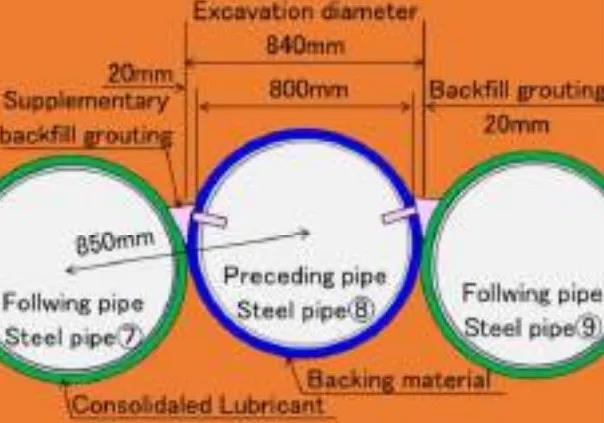

为了控制管幕顶进超挖的地层扰动,参考了以往工程,将开挖量设定为管幕半径+20mm;为了防止沙土掉落到钢管之间,施工方将前后管的中心距设置为850mm,使钢管之间的间隙最小化并加固;施工方从每根顶管内部补充注浆材料,填充所有空隙。补注浆孔沿行进方向间隔2m排列,相邻管道交错布置。
蓝色:壁后注浆材料 绿色:固化润滑剂
管幕精度控制

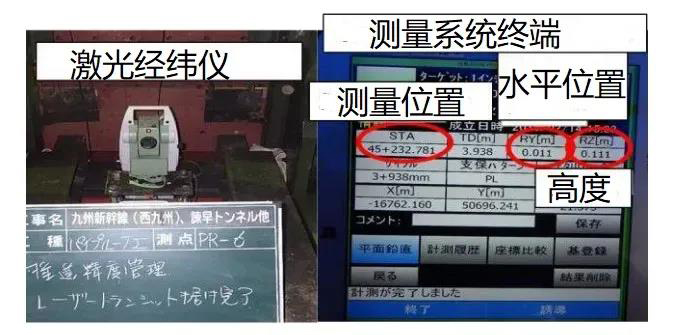

弃用原有接头后,施工方构建了一种管理和监控顶进精度的系统,利用激光经纬仪引导,每隔100mm确认顶管机尖端坐标,通过管幕三维坐标实时确定中心偏心;顶进装置也可以在垂直和水平方向上进行±1.5°的方向调整。
沉降控制
固化润滑剂
最靠近公路(顶部)的5根钢管采用固化型润滑剂(双成分混合),减少顶进超挖沉降。润滑剂在顶进之后30-60秒内凝固,填充超挖部分。
开挖土量综合管理
集中管理顶进过程中推力、扭矩、推进速度、输送和排出泥浆密度,精确控制挖土量。
钢管应力测量器
施工方在隧道顶部注浆前,在钢管上安装了应变计测量钢管应力,掌握收敛测量无法确认的隧道开挖的前期位移。
设置控制标准值
在管幕施工和隧道开挖之前设定了管理标准值,分三个阶段,第一个控制值设置为限制值的 60%,第二个控制值设置为 80%,每上升一个阶段都需要加强管理。
验证与效果
管幕施工成果

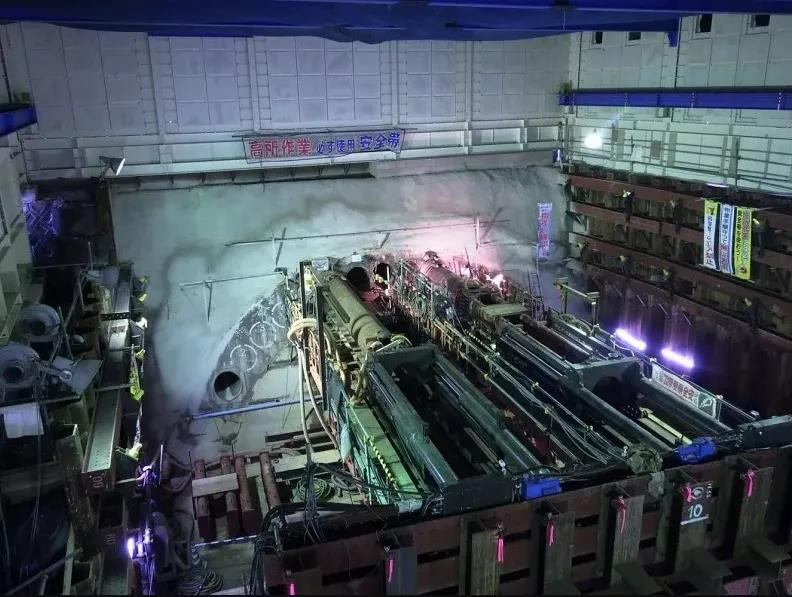

管幕作业时,顶进至固结度较高的Tb2层与砾石接触,顶管出现了较为剧烈的晃动,因此降低了顶进速度并切割砾石。通过采用以毫米为单位、监控挖掘机偏心量的精度管理系统,检测偏心行为并立即用油缸校正,确保20m内的顶进精度。预测管幕施工完成后沉降约6mm,实际道路最大沉降4mm,隧道最大沉降2mm。
隧道开挖结果
预测隧道开挖完成后最大沉降12mm,安装隧道临时顶部支撑后,隧道顶部沉降有立即停止的趋势;施工后实际道路最大沉降4mm(累计8mm),隧道最大沉降4mm(累计6mm),均在一级控制值内。
本文整理自WTC2021论文集
