日本前田建设开展地下扩挖CS-SC工法核心技术验证试验
近日,日本前田建设对计划用于东京外环都内区间地下扩挖工程的“CS-CS”工法的核心技术之一“圆周盾构工法”进行了验证试验。
由前田建设开发的非开挖方式的圆形外壳地下扩挖工法“CS-SC工法(Circular Shell structure system with Shield tunnels by Cuttablesegments)”,是采用圆周盾构在既有隧道外圈构筑始发基地,然后连接纵断方向的盾构隧道(外壳盾构)形成外壳部位。该工法是由以下3项核心技术构成:

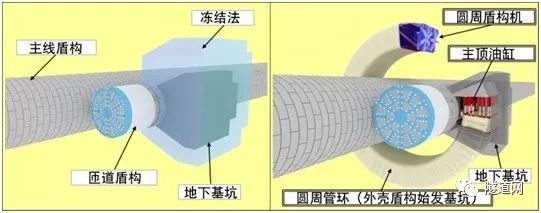

圆周盾构工法概要
① 无需依附既有管片的地下方向控制技术“圆周盾构工法”;
② 止水辅助工法中最具可靠度的地层冻结法“管片冻结工法”;
③ 土体不会露出的“管片切削盾构工法”;
以上3项技术中,②管片冻结工法已于2015年3月进行了验证试验,③管片切削盾构工法已于2016年7月经过大型试验获得确认。
此次是对①圆周盾构工法进行验证试验。不同于以往依附既有管片进行施工的圆周盾构,该工法是与既有管片保持一定间距的情况下,构筑外壳盾构机始发空间,因此三维方向控制技术相当重要。
圆周盾构工法的推进机构如下:
■ 圆周盾构机刀盘切削的同时,滑动油缸伸长使前盾推进。
■ 主顶油缸伸长顶推圆周管环,同时滑动油缸缩回。此时,为了确保水土压力不会造成前盾后退,需要使主顶油缸(伸长)与滑动油缸(缩回)同步进行。

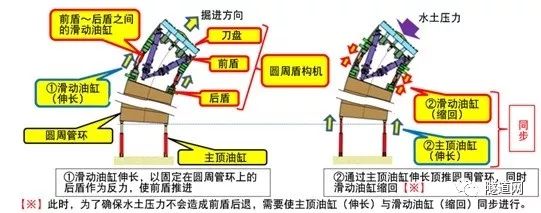

圆周盾构机的推进机构
为了验证该推进机构,根据假定用于东京外环工程的圆周盾构机(约12m×6m),制作了1/6比例的圆周盾构机(2m×1m)试验装置。计划采用该装置对以下事项进行确认:
■ 加载了相当于水土压力荷载的状态下,通过滑动油缸伸缩控制前盾方向;
■ 加载了相当于水土压力荷载的状态下,滑动油缸(缩回)与主顶油缸(伸长)的同步;
■ 上述情况下,前盾不会后退。

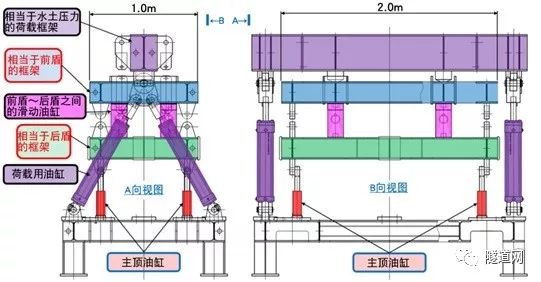

圆周盾构机的验证试验装置概要

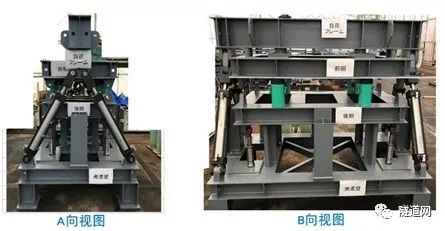

圆周盾构机的验证试验装置
小编点赞:虽然日本此前已有类似的圆周盾构工法施工案例,但此次东京外环地下扩挖工程中,圆形断面需要容纳主线盾构与匝道盾构2条隧道,因此采用不依附既有隧道挖掘外圈圆周形盾构的方式,这项施工在日本尚属首次。
