上海轨交14号线是上海在建唯一穿越市中心在建线路

  来源:上海隧道工程有限公司  发布:2017/5/26  浏览:+ 放大字体 | - 减小字体

摘 要:上海轨交14号线9标静安寺站位于华山路与延安中路交叉路口,沿华山路南北向布置,为地下三层岛式站台车站,与已建的2号线、7号线静安寺站形成三线换乘枢纽。由于工程地处上海市最核心区域,其技术难度、文明施工要求都堪称上海地铁建设史上“之最”。

5月25日上午10点,上海市市委副书记、市长应勇带队,来到隧道股份上海隧道承建的轨道交通14号线9标静安寺站工程现场视察。

在上海轨交14号线静安寺站现场,应勇市长详细询问了项目建设过程中遇到的难点,听取了项目进展与工程介绍汇报。应勇市长强调,上海轨交14号线是为老百姓出行造福的实事工程,隧道股份要发扬勇于拼搏的精神,克服施工难点,为上海的地铁建设作出更大的贡献。

上海地铁数十个工程项目,为何独有14号线静安寺站能让应勇市长亲赴现场指导视察?要知道,在静安寺核心区底下,挖出一个大型枢纽站,难度可不小!

上海轨交14号线9标静安寺站位于华山路与延安中路交叉路口,沿华山路南北向布置,为地下三层岛式站台车站,与已建的2号线、7号线静安寺站形成三线换乘枢纽。由于工程地处上海市最核心区域,其技术难度、文明施工要求都堪称上海地铁建设史上“之最”。

华山路和延安路是市中心交通命脉,人车流量极高。如明挖封路施工将对市民出行和城市运作带来极大不便。为了不“抢”市民道路,隧道股份用顶管工艺在不封路的情况下,在地下“推出”一座车站。这也是上海第一次把顶管法用到轨道交通车站本体的建造中。


技术上,TA是上海第一!第一次把顶管应用于车站本体施工

施工人员都知道,顶管一般是用来挖隧道的。但在静安寺站工程中,上海隧道工程有限公司施工人员直接用顶管“推出”个车站!


静安寺车站北端头井紧邻地铁2号线静安寺站和区间隧道,与周边构筑物距离非常紧密,普通施工方法难以保障华山路、延安路的通行。

于是,隧道股份的工程师们另辟蹊径,把顶管法用到了地铁车站本体的建设中——如同地下隧道掘进一样,用大断面顶管“推出”静安寺站地下空间。

地下顶管暗挖将进行三次,每次耗时近3个月,期间顶管将以极近距离穿越地下构筑物:

△ 标准段距离2号线主变电站仅5米;

△ 顶管下穿越延安路高架桥,距离桥桩仅6米;

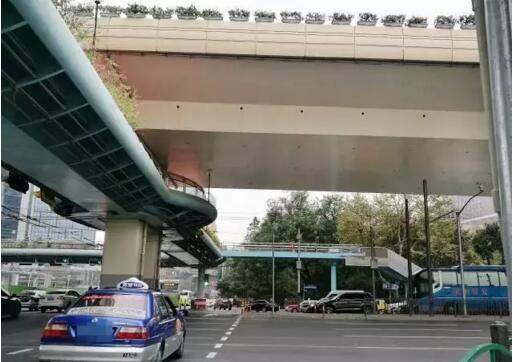

△ 保留了华山路人行天桥,对运营地铁、高架桥、人行天桥的保护要求极高。

经过反复论证与方案设计,隧道股份上海隧道将静安寺站沿华山路分成A、B、C三个区域分阶段施工,最终连成一体,并确保每一个作业流程都必须严格把控,保证顶管推进的安全和质量。

管理上,TA是上海之最!地铁史上场地最小、管理最难工程

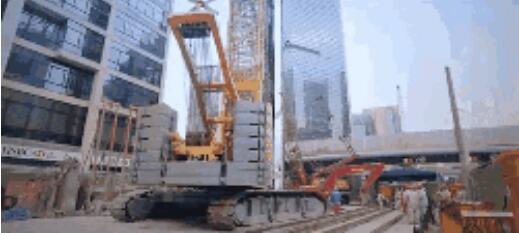

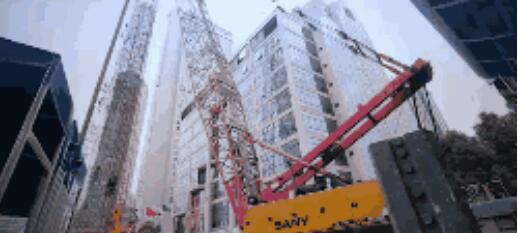

先来做一道计算题:工程围场总宽度19米,一台280吨主吊宽13米,钢筋笼胎模宽6米。这样已经把横向宽度填满了吧?150吨副吊和成槽机还没进去呢!

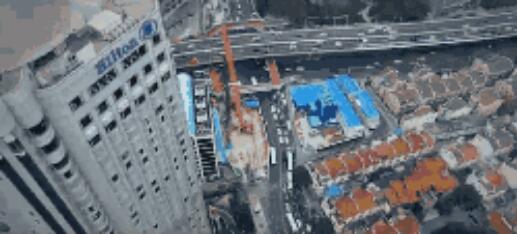

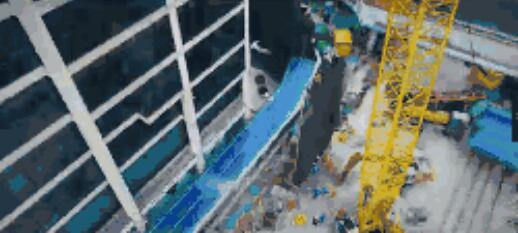

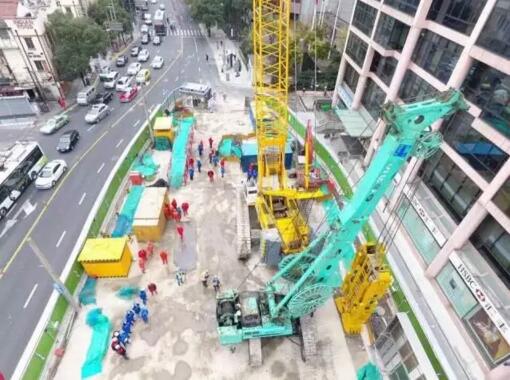

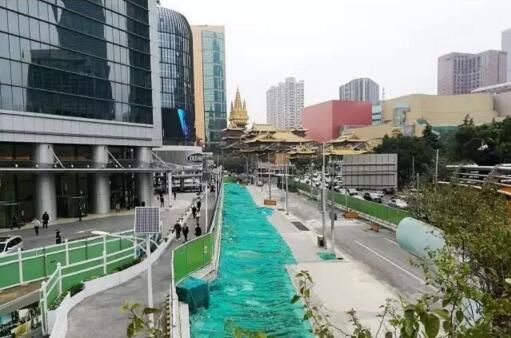

静安寺站施工地处繁华市中心,相较一般地铁工地,静安寺站可谓比螺丝壳都小。工程围场总宽度仅仅只有19米,围场中所需用到的施工设备总宽度却超过了围场总宽度!

施工设备平均占地面积极小,对设备的腾挪、运行将耗费大量协调精力,也对人机管理提出了更高要求。为了保障顺利工程顺利建设,隧道股份的几个金点子,让建造过程合理有序,周边道路交通井井有条:

△ 对施工场地进行特殊布置,在满足交通疏解情况下设置足够的设备作业、运输的施工便道,采用盖板体系缓解场内外道路需要;

△ 挖掘施工场地潜力,在有限的场地内合理布置施工需要的机械设备、后台系统、钢筋加工安装等区域。

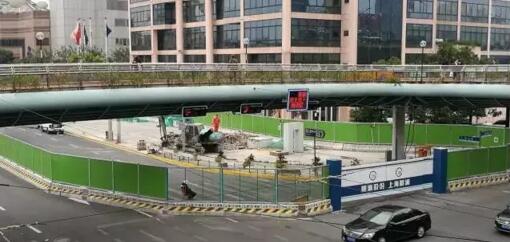

同时,针对车站周边建筑物较多、较近等情况,如会德丰大厦、贵都国际大饭店、静安公园、2号线静安寺站等,施工围墙采用在垂直种植大面积绿色植物的方式,打造了一片立体化、可呼吸的纯植物绿墙,既有效解决了施工扰民问题,又成为一处独特的街景。
