在东京地铁的规划设计中,地铁13号线——副都心线是东京地铁的“小幺”。该线路已于2008年6月开通运营,其中池袋~涩谷区间的施工,围绕着“减轻环境压力”、“降低施工成本”、“建设工程与沿途设施的一体化”三个重点,应用了各种施工技术。让小编带大家一起看一下吧~
池袋~涩谷区间为副都心线的延伸段,于2001年开始建设。工程共施工7个车站,杂司谷站和西早稻田站的建造采用车站盾构工法,其余5站采用了明挖工法,整个工程共动用了10台盾构机。

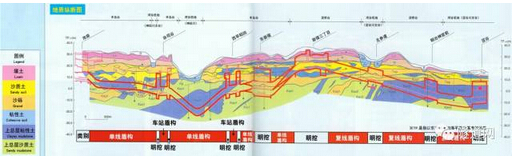

工程纵断面
1 为空间而生的“复合圆形盾构”

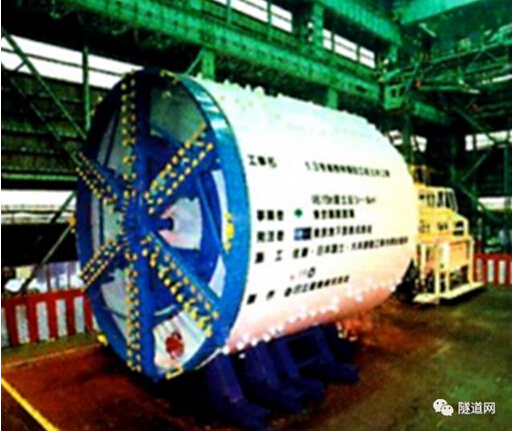

在明治神宫前站~涩谷站区间采用了外径W9700mm×H8400mm的复合圆形盾构,实现上下扁平的隧道形状,减少多余的空间,使打设的仰拱混凝土减少了约40%。

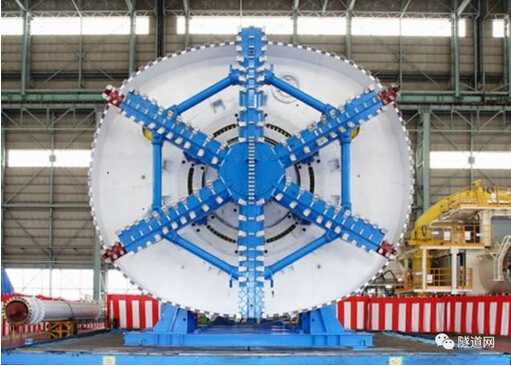

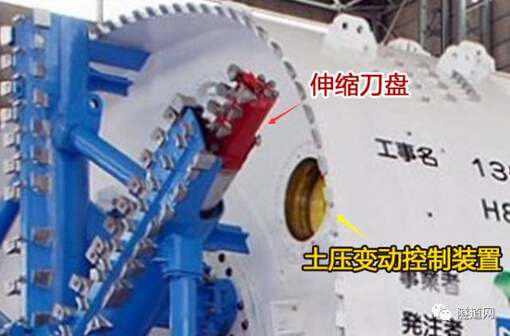

根据土质等条件,盾构机刀盘共设置6根辐条,在其中的4根辐条上设置采用伸缩刀盘,以此实现复合圆形断面的切削。同时,为了防止开挖面土压平衡的失衡,在2处安装了土压变动控制装置。
2 减轻环境压力的“暗挖地铁车站”

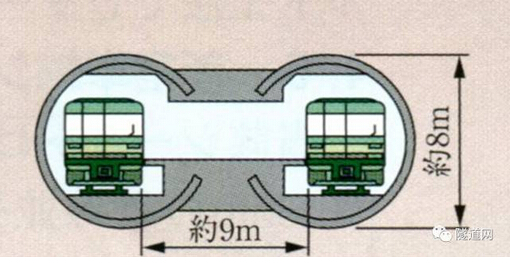

在杂司谷站和西早稻田站2个车站应用盾构暗挖技术施工,采用母子盾构机(母机直径8m/8.15m,子机直径6.78m/6.75m)+NATM工法,设置车站结构。
3 实现高效施工的“新型管片技术”

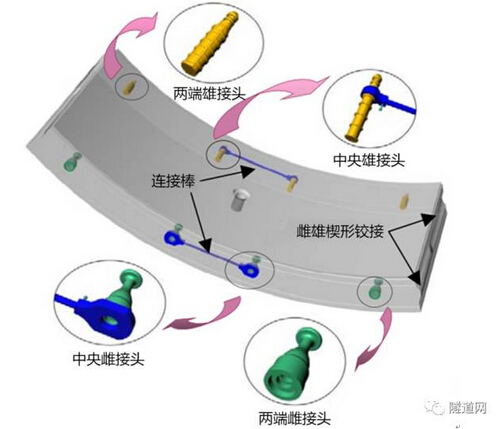

在覆土较深的隧道或在坚硬地层中选用自我连接式管片(FAKT管片),无需刚性接头,采用插销连接方式,附有雌雄铰接式接头和单触式环形接头。仅需利用千斤顶的推力插入管片(环状接头嵌合),就能自动完成管片接头的连接工作。

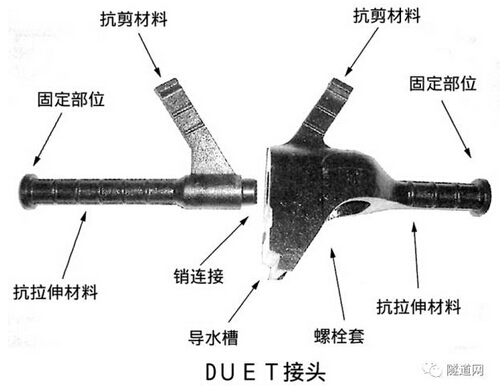

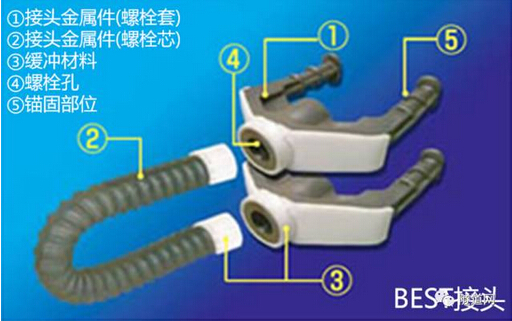

同时在安装管片时还采用了多种简易接头,例如:一体型DUET铸铁接头(Ductil Economical Tunnel Joint)、将螺栓套接头金属件制成梁结构的BEST接头(Beam Structure Joint)等。
4 创造环境和谐的“景观建设”

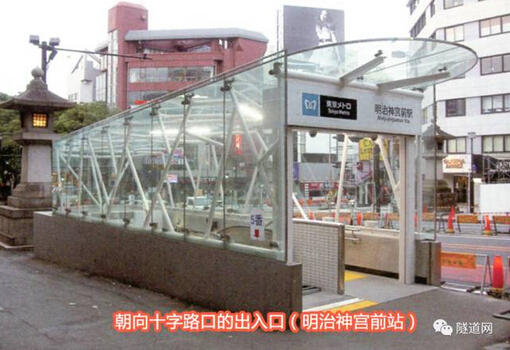

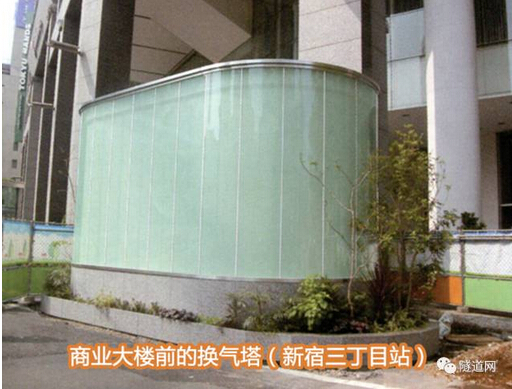

该工程基于“建设工程与沿途设施的一体化”的考虑,在设计出入口和换气塔等地面设施时,考虑到了与商业地区或住宅地区等周边环境的和谐感。每一站的设计理念都基于车站周边的设施、环境和历史。
日本东京副都心线

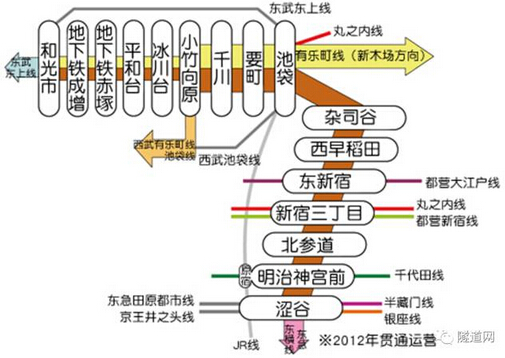

由东京地下铁株式会社建设的副都心线,起于东京“都市计划高速铁道网”中的“13号线”。自埼玉县和光市的和光市站至东京都涩谷区的涩谷站,全长20.2公里,于2008年6月14日开通。线路连结了池袋、新宿和涩谷三大副都心,因此被命名为副都心线。
副都心线地铁“成长记录”
1977.9 小竹向原~池袋区间率先进行建设
1983.6 上段有乐町线通车
1985.8 随着池袋站的建成,整个地下结构完成了构筑
2001.6 池袋~涩谷区间开始进行建设
2008.6 副都心线全线通车
