我国目前用于冻结或管幕暗挖超前支护的钻孔方式均为直线成孔,而采用曲线顶管技术不仅可以减少钻孔数量,形成更大范围的冻结空间,还能提高施工安全性,并保证成孔精度。那么是什么样的“神器”能够实现这条“弯弯的彩虹呢”?上海隧道工程有限公司在国资委的支持下制造了一台曲线顶管机,并于近日试验成功。

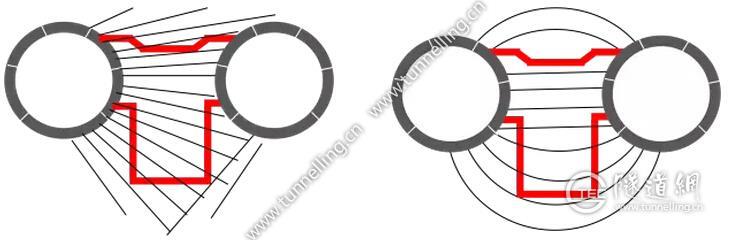

直线与曲线打设冻结管效果对比
什么是曲线顶管技术?
顶管机和钢管节都是曲线的,结合冻结工艺和化学注浆等地基加固措施,在特定环境下进行地下空间的构筑和拓宽,一般直径在300-600mm,体积很小,易于布置。通常配合有着同样曲率半径的弧形导轨使用。

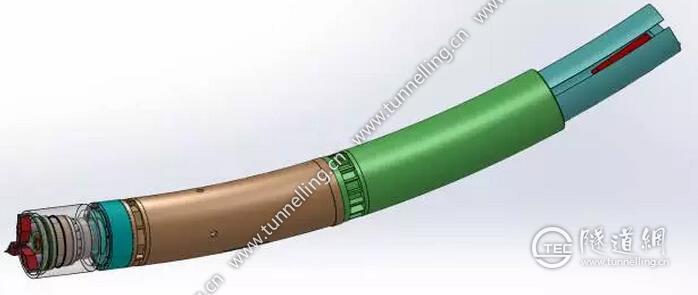

曲线顶管机

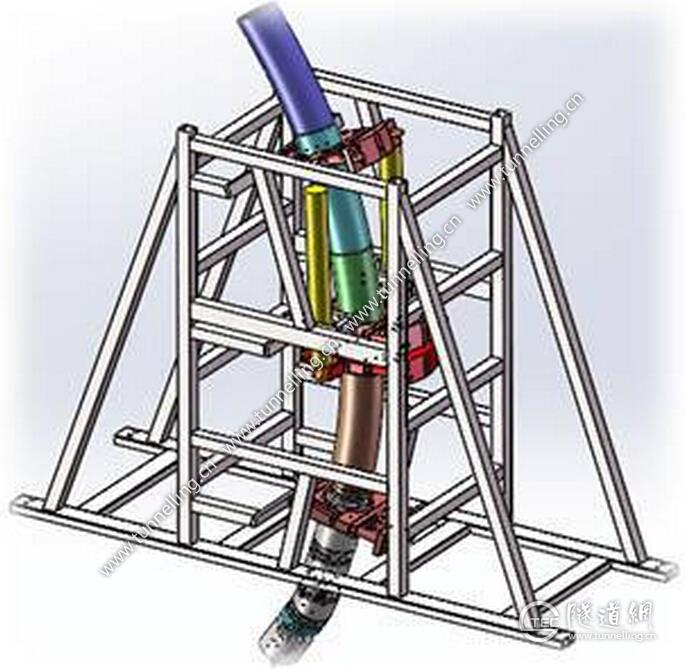

导轨型推进装置
曲线顶管机在国外用过吗?
日本在曲线顶管技术方面工艺比较成熟,主要通过曲线管幕结合冻结进行加固,代表性的工法有TULIP工法,曾在多个工程中得到过成功应用。

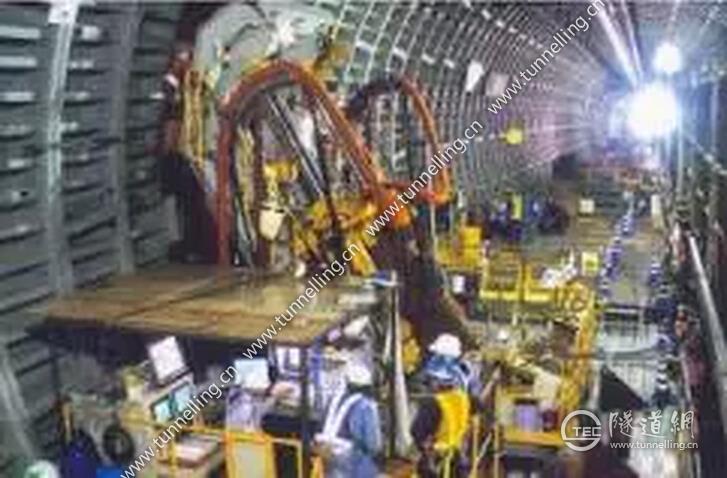

日本曲线顶管施工
此次试验的极小半径曲线顶管机有什么特点?
此次研制的顶管机直径300mm,轴线半径>6m。

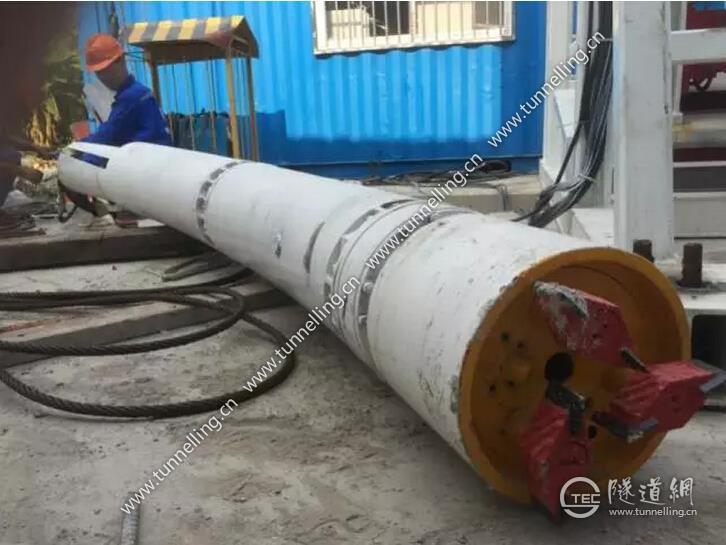

全断面切削刀盘为“三叶草”型,具有近似泥水平衡掘进功能,采用支架导轨型推进装置。
工具管采用可回缩式设计,可以用于“只进不出”的顶进。
特别需要提到的是,与日本类似产品相比,该顶管机安装了国防科技大学提供的小半径光学导向系统,使得顶进全过程可视可控,实现随时纠偏,精度更佳。

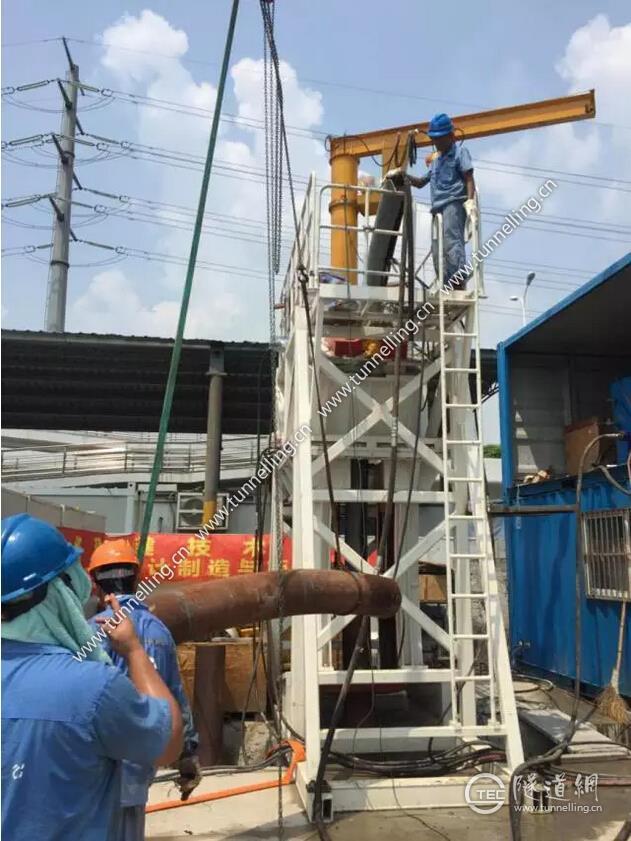

试验现场
试验效果如何?
目前已经完成了3根5m曲线半径顶进试验,获取了大量的试验数据,证明了曲线顶管机结构设计和顶进精度满足了设计要求,随时可用于施工。

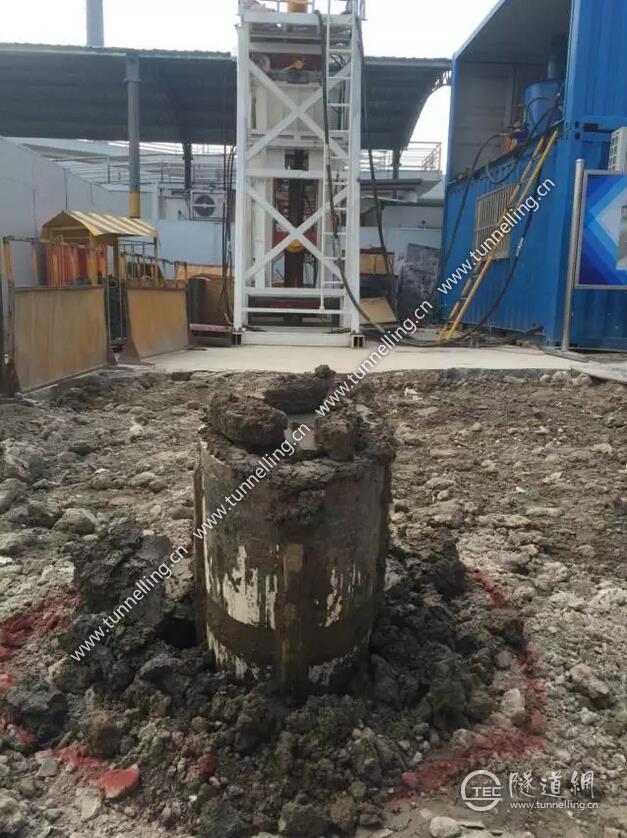

机头出洞
这个“神器”今后的应用前景如何?

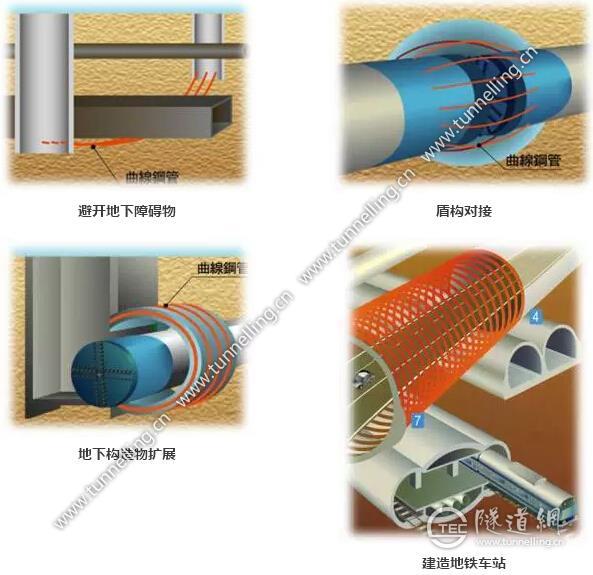

此次试验成功后,曲线顶管将在非开挖施工中将大展身手。比如,可以避开地下障碍物,有效提高地下空间的利用率;超长距离隧道施工时两台盾构地下对接,可通过曲线顶管冰冻土层,大大提高对接的安全性;地下隧道主线建好后,可借助曲线顶管扩展地下空间建设地下匝道;甚至将来地铁车站施工也可用曲线顶管搭建管棚,不用开挖即可完成部分车站建设。
此次试验的成功也意味着上海隧道地下工程非开挖“三大神器”——类矩形盾构机、管幕专用顶管机、极小半径曲线顶管机全员到齐,期待它们将在地下工程施工中大显身手,更好地解决城市建设中“长痛”与“短痛”的矛盾!
