近日，由隧道股份上海城建市政工程（集团）有限公司承建的田林路穿中环线下立交工程即将开工建设，这条全长620米，采用大断面管幕－箱涵顶进工法施工的隧道，将成为隧道股份在北虹路地道后，在软土地层管幕法施工领域贡献的又一佳作，可谓“低调的华丽”！
什么是管幕-箱涵顶进工法？
管幕-箱涵顶进工法是在工作井内分节制作箱涵，箱涵在管幕内推进，即把复杂的超大断面长距离箱涵非开挖施工，简化为小顶管与大顶管的组合：将较小直径的钢管推进，形成“口”字形水平钢管幕形成保护支撑，是为小顶管；符合地道内径尺寸的箱涵预先在工作井内逐节制作后养护，达到强度后再于管幕内一节节推进，是为大顶管。
施工难题如何破解？
根据已有工程应用的实践与经验，管幕法施工中的多项技术难点已被攻克，为田林路穿中环线下立交工程中可能出现的难题提供了对策：
Q1：高精度管幕如何形成？

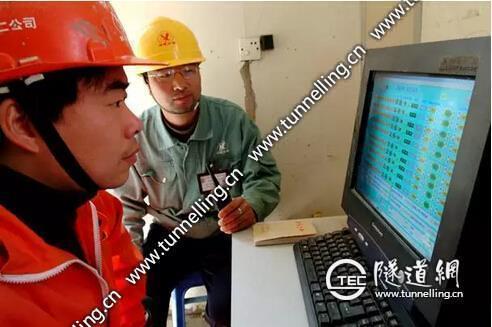

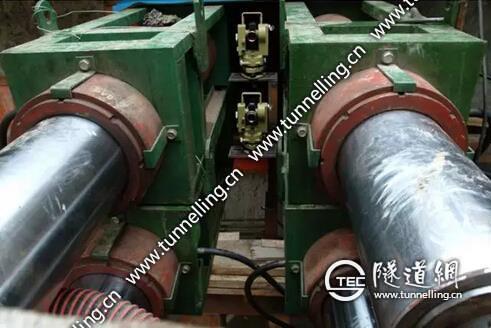

施工人员自主研发了自动测量导向系统，用电脑全程控制钢管推进轴向偏差，根据反馈数据调整推进方向，完美形成管幕。
Q2：钢管幕止水效果如何保证？
钢管两侧水平布置锁口，设计相邻钢管锁口接连方式，钢管推进到位时锁口连成一体，注入特殊止水材料后形成密闭钢管幕。
Q3：怎样获得足够箱涵推进后座力？
用紧接箱涵的暗埋段作为后靠，提供后座反力，完成箱涵推进。
Q4：如何保持箱涵推进时前方土体面稳定？

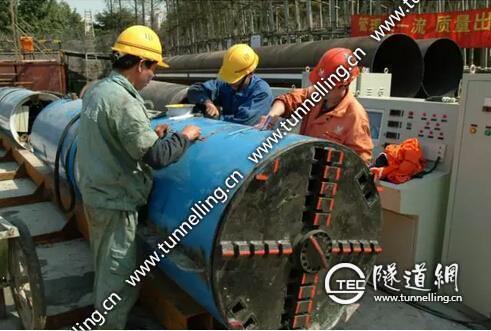

专门设计网格式大顶管工具头，通过安装的特殊土压力计，根据分析结果调整施工参数，防止地面沉降。
Q5：如何克服箱涵推进巨大阻力？
运用注浆减摩技术，箱涵推进时在预留孔内注入新型滑套浆液，使得箱涵和管幕空隙间阻力减小。
Q6：箱涵的方向如何控制？

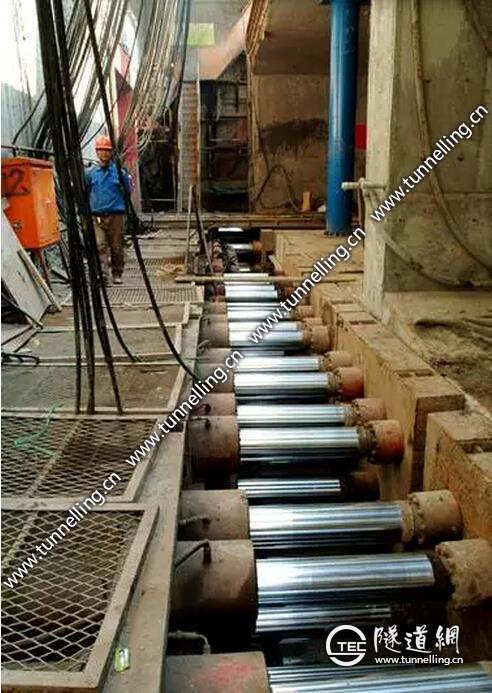

运用先进导向系统准确跟踪箱涵推进数据，研制千斤顶油缸同步装置，随时调整油缸推力和方向。
Q7：如何在短时间完成箱涵推进后出土？

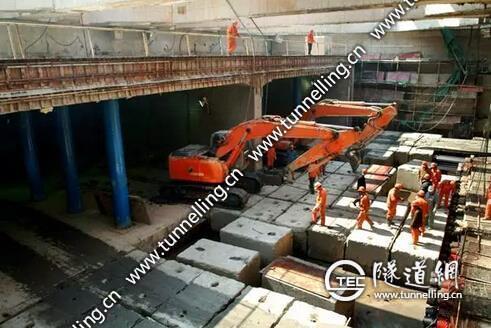

土方外运时先将其运至暗埋段后墙上的预留空间，随后往上吊运出土。
Q8：如何安全拆除300平方米钢筋砼墙？
工作井上严密遮盖，用小药量、多孔、多次连续爆破方案，迅速拆除钢筋砼墙体。
管幕-箱涵顶进工法评价如何？
北虹路隧道管幕-箱涵顶进工法开创了国内软土地层管幕施工的先河，已申请了四项专利； 2011年，“大断面管幕-箱涵顶进”工法申请国家级工法专利获得成功，应用该技术的北虹路地道工程也获得了多项大奖。
地下工程的管幕法箱涵技术特别适用于上海地区软土地层浅埋暗挖大断面地下隧道工程建设。2016年，隧道股份市政集团将利用丰富经验，为田林路下穿中环线下立交工程服务，为缓解漕河泾开发区中环线两侧东西向骨干道路的交通压力，让市民出行更加便利做出更大贡献！
田林路地道模拟图
