盾构机组装工程
1 门式起重机的组装

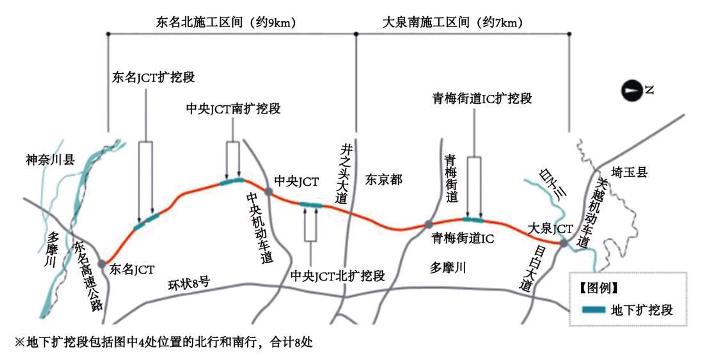

大泉侧的盾构始发井，是夹在左右通车的匝道之间的狭小场地内构筑的，计划在该处进行南行和北行隧道的 2 台盾构机的始发。为了实现高效的盾构机组装作业，在竖井中间设置了支座，在其上方设置门式起重机，由此进行盾构机组装。

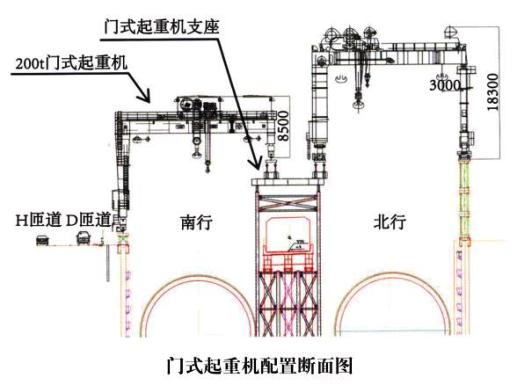

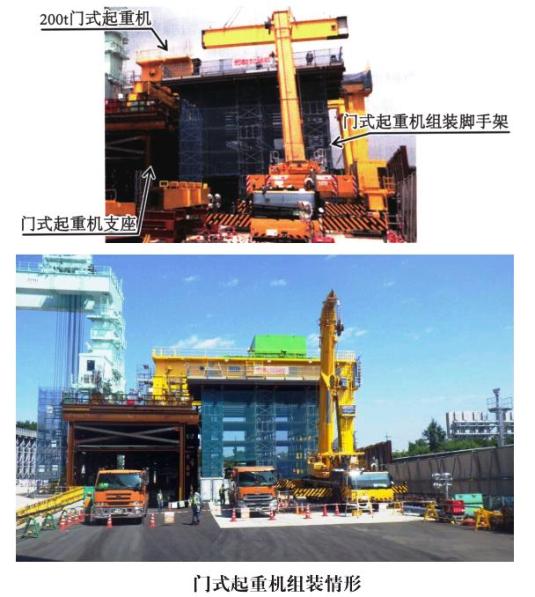

该工程分别使用了 200t 和 45t 门式起重机进行盾构机组装作业。门式起重机的一条支脚配置在竖井中央，另一条配置在竖井挡土墙上方。一般而言，组装门式起重机需要多台汽车起重机交替作业，但由于作业场地狭小，无法配置多台汽车起重机。此外考虑到邻近匝道的安全性，预先设置了起重机组装用脚手架，以此作为作业平台以及防倾倒部件，进行起重机组装。
2 盾构机组装

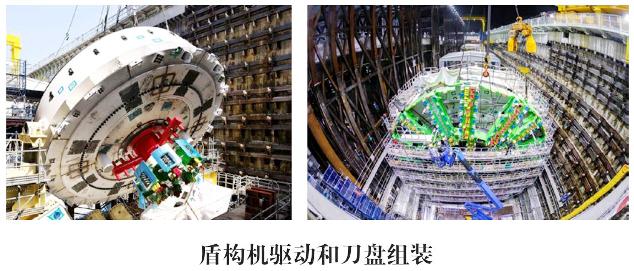

在竖井完成开挖后，于 2018 年 3 月开始使用门式起重机进行盾构机组装。首先组装前盾的下半部分，在其上方设置旋转支架用于组装驱动装置，驱动装置总重量约 500t。驱动装置的组装，是先以盾构机前方上仰的状态下组装旋转轴承，然后驱动装置整体旋转 180°，以盾构机后方上仰的状态下安装刀盘电机，最后反向旋转 90°，通过千斤顶回降旋转支架。完成后，吊放前盾的上半部分以及分体的刀盘，进行组装。
之后组装后盾部位，经过滑动后与前盾部位通过铰接油缸进行连接。再完成组装后盾、管片拼装机、后方工作平台等。
以上的盾构机组装作业都是在水平状态下进行的。完成盾构机大型分块的组装后，通过对 48 个300t 双筒油缸的行程控制，把盾构机顶升至始发坡度（3.7% 向下坡度）。完成油缸顶升后，进行盾构机的焊接和内部设备安装作业，同时组装后配套台车、设置反力支护等。
目前，2 台盾构机组装作业已完成，已于 2019年 1 月 26 日始发。
出渣皮带输送机工程
1 皮带输送机方案确定
该工程盾构施工的渣土临时堆置场位于外环道大泉 IC 起、往三乡方向 6.0km 左右的和光北 IC 附近荒川右岸下水处理场内，之后渣土将用于道路、河道等公共事业。
渣土运输一般采用自卸卡车，但该工程在建设高峰期预计需要约每天 2000 辆（2 项盾构工程的合计用量）自卸卡车，会造成交通负荷增加、和光北IC 出口拥堵，并影响到周边一般道路的交通。对此采取的措施是从始发井至渣土临时堆置场设置皮带输送机，降低对交通的影响，减少二氧化碳排放。
2 皮带输送机的路线选定

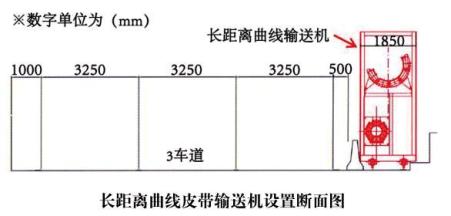

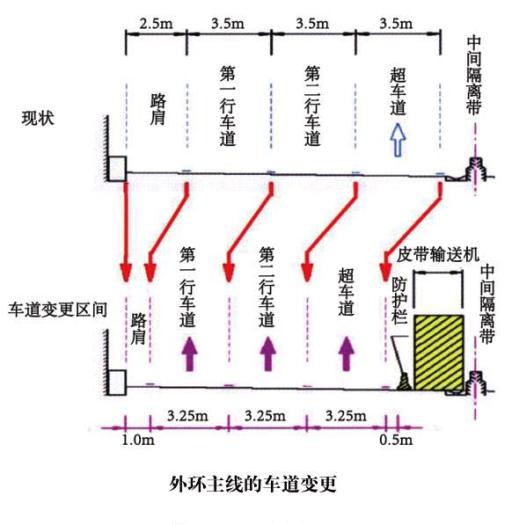

皮带输送机设置在外环主线上的中间隔离带一侧。首先把主线的路肩宽度从 2.5m 缩减至 1.0m，车道向路肩方向变更。在不影响道路服务水平的情况下，确保在中间隔离带一侧设置皮带输送机所需的空间，并在与主线的交界处设置了混凝土防护栏。

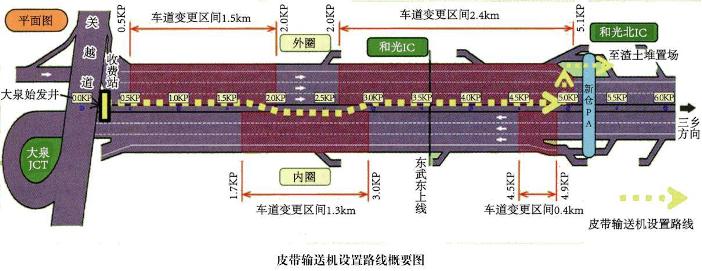

皮带输送机的设置路线从外环主线的内圈和外圈往返，在前方约 4.5km 处从箱型罩壳上方转接管状皮带机，经过新仓PA（Parking-Area，高速停车区），从该处横跨国道上方，通过外环主线高架下方到达和光渣土临时堆置场。

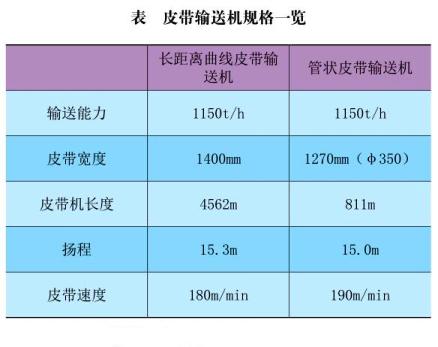

3 皮带输送机的规格

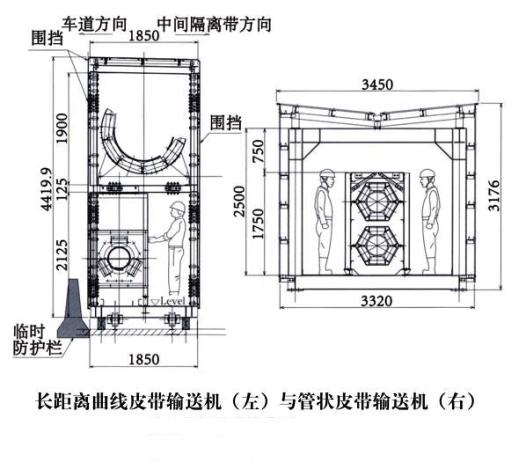

出渣皮带输送机是由设置在外环主线上的长距离曲线皮带输送机（约 4.5km）和经由新仓 PA、设置在外环主线高架下的管状皮带输送机（约1.0km）2 种组成的。2 种皮带输送机都没有采用中间接续的方式，接续部位仅在曲线皮带输送机至管状皮带输送机之间的位置。
4 皮带输送机的施工状况
对于 3 车道区间的外环道主线，对其中靠近超车道的 2 条车道采取夜间交通管制后进行长距离曲线皮带输送机的设置作业。

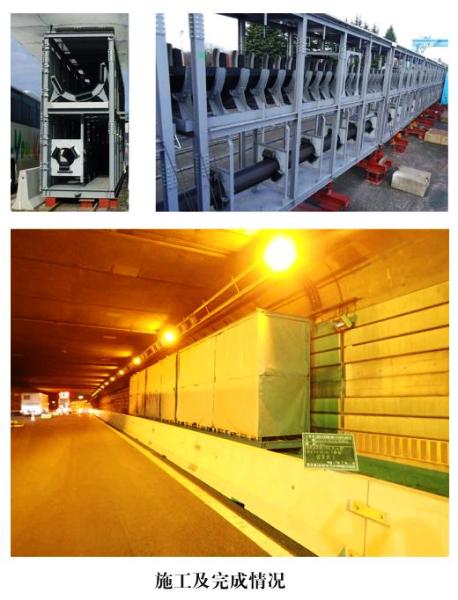

主线皮带输送机的组装，首先把工厂制作的支架分为上、下 2 部分运输，在上方敞开式的半地下区间内使用起重机组装支架，使其在预先铺设好的轨道上移动，到达箱型罩壳内的指定位置后进行固定。支架在轨道上移动的过程中，使用了叉车作为基础的皮带输送机运输专用车辆提高移动效率。
管状皮带输送机需穿过新仓 PA、国道上方、外环道高架下方，因此使用了支座上方的起重机对其进行起重。
位于国道段的起重作业，是预先在相邻的组装场地内完成支架的临时组装，对国道的部分区间采取夜间交通管制后，通过多轴运输转向架搬运至交叉段，再使用 2 台卡车起重机交替进行吊装。
此外，在新仓 PA 段的施工基于确保用户的安全、缩短PA 内作业时间的考虑，对新仓 PA 采取封闭后实行昼夜施工，在附近设置了新仓 PA 的替代设施，维持对高速公路用户的道路服务水平。
