什么是小型隧道挖掘单元?

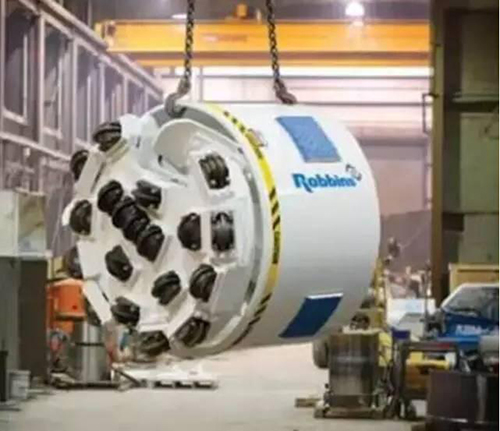

小型隧道挖掘单元(small boring units, SBU)是模仿大的隧道挖掘机制成的小口径隧道挖掘机。它们的特征是在前方安装着圆型的刀盘,上面装有碟形刀具和相关工具,可以在硬岩或其他混合地质中掘进。
小型隧道挖掘单元最初开发于1996年,已经在世界各地得到了应用。这种机器有许多不同的模型,短到150米或更短,长到600米或更长的隧道都可以挖掘。这些机器的外径小到0.6米,大到2米。
小型隧道挖掘单元的特征
● 一般使用钢衬砌,部分型号可以使用其他类型的管道或衬砌。
● 不是设计用来挖掘曲线隧道的。但有铰接的型号,可以根据线型调整掘进方向。
● 采用开放式设计,不能用于地下水位以下。
● 主要用在硬岩和混合地质中掘进,而非在软土中掘进。
进阶版:遥控式小型隧道掘进机
为什么要遥控控制?
工程承包商们多年来一直在寻找可以在岩石中以严格的线型和高精度掘进小型隧道的机器。直径小于1米的掘进单元需要远程控制以精确制导。
传统微型隧道掘进机不利处
● 微型隧道掘进机成本更高。MTBM的价格一般比SBU价格高两到三倍。
● 泥水和泥水分离管理麻烦、成本高,而且场地面积要求更大。
● 在硬岩中,泥水微型掘进机效率不高,因为这种工法主要是针对软土和混合地质开发的。
遥控式SBU保留了哪些优点?
同样的牢固的钢结构,掘进理念与一般SBU相同。有着一样的刀盘和刀具。它直径更小,内置了盾构驱动马达以提供扭矩,同时也配有螺旋推进系统或顶管系统。
遥控式 SBU有什么不同?
● 可以从地面上操作站对方向进行远程控制。
● 来自TACS 的精确的制导系统。
● 配备真空吸力机,可以很快清理渣土。
● 采用顶管法时,占用空间小。

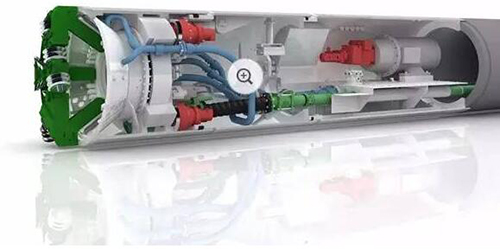

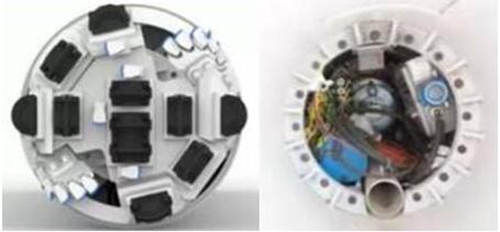

构成
● 混合地层或硬岩刀盘,有一排或两排刀具。
● 盾体两侧都有稳定垫。
● 铰接圆柱用来精确制导。
● 盾壳内的驱动马达提供了扭力。
● 移除渣土用的真空管。
未来发展方向
● 开发可以采用混凝土管的机型。
● 在新的设计中参考大直径双护盾TBM,使用小型撑靴。
工程实例
美国俄勒冈州重力污水管道埋设
该工程在污水管道的埋设过程中,要在运行中的铁路轨道下方 6-9米处埋设长约 100 米长、直径约 90 厘米的重力污水管道。
该工程所处的地质主要为高度裂隙发育的岩石地层,无地下水。
施工过程

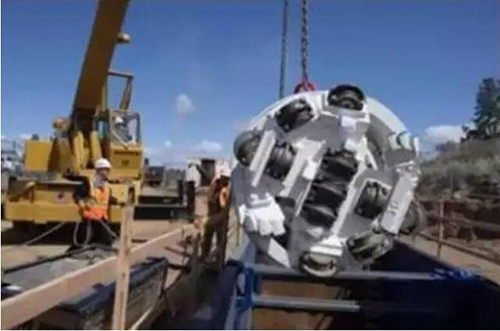

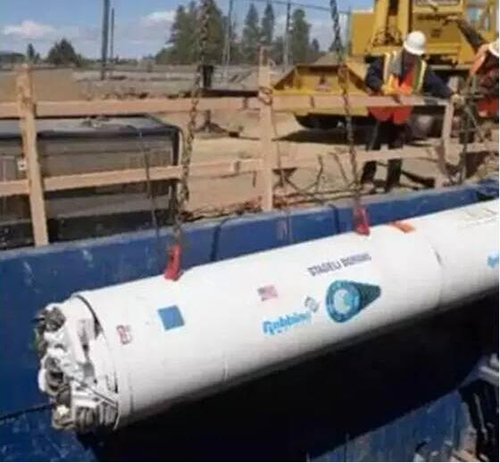

SBU-RC单元被吊入8米深的基坑中

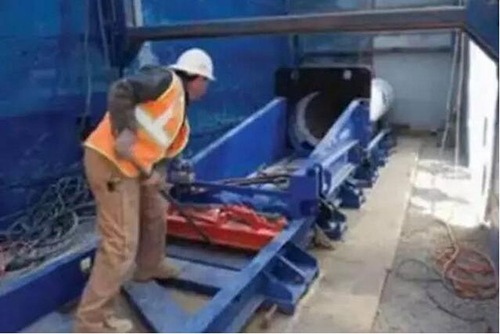

机器和一个配套的螺旋推进系统(ABM)及轨道组装在一起

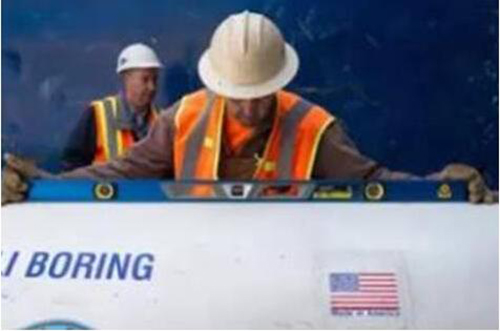

仔细确定机器处于水平位置

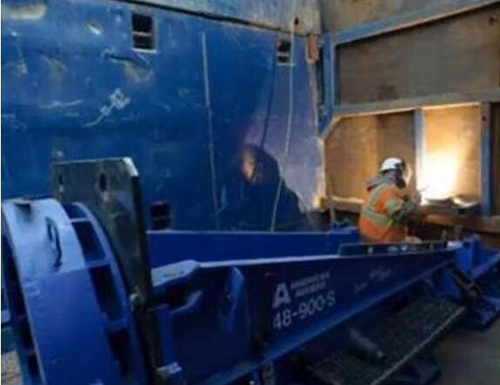

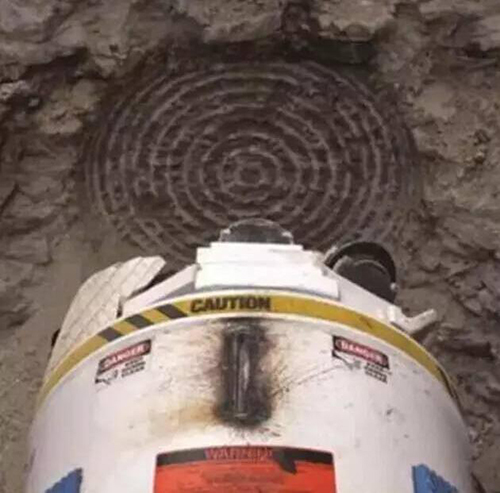

混凝土始发洞门

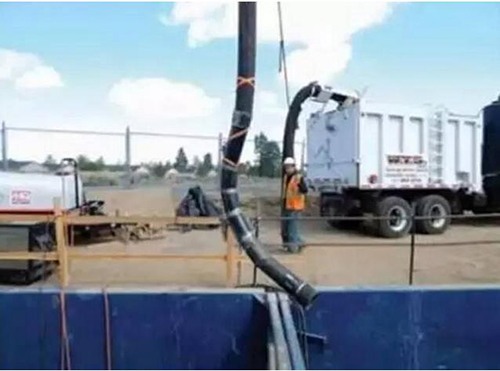

最初的真空管流量从 4000 立方英尺/分钟增加到了 6000 英尺/分钟,抽吸能力增加了 50%。刀盘上增加了格板,使直径大于 4 英寸的岩石碎片不会通过真空管。
地面上的制导控制系统
每天可掘进17米左右,安装一节钢管节仅需20到30分钟。掘进速度快,工程比预计工期提前完成。
