大直径盾构水中接收工程案例

作者:  来源:  发布:2026/9/29  浏览: + 放大字体 | - 减小字体

摘 要:南京市纬三路过江通道采用 2 台气垫式复合泥水平衡盾构机掘进,盾构到达段选用水泥土搅拌桩法进行地层加固,在端头搅拌桩及旋喷加固的基础上采用冷冻进行强化加固,确保了洞门破除的安全。

一、工程概况

南京市纬三路过江通道采用 2 台气垫式复合泥水平衡盾构机掘进,直径均为 14.93m。盾构沿线穿越黏土层、砂土层、卵石层、粉砂岩层等,其中包含约 500m 的上软下硬复合地层,地质条件复杂,隧道底部最大水压为 0.74 MPa。

盾构到达段主要穿越淤泥质粉质黏土和粉质黏土夹粉砂层,到达段地层稳定性差,极易发生地面下沉、坍塌或冒顶事故。盾构到达段先后斜穿南京长江大堤和南京树人学校,地表沉降控制要求严格,施工难度较大。

二、加固措施

纬三路过江通道盾构到达段选用水泥土搅拌桩法进行地层加固。在靠近地下连续墙区域,选用 2 排高压旋喷桩代替搅拌桩进行加固。加固区长度取盾构机长度的 1.2 倍,即 17m;加固区宽度取超过盾构两侧各 5m,即 25m;加固区深度取基底以下 5m,即 32m。

盾构接收时先凿除洞门,考虑到旋喷桩加固在下部可能存在不均匀,为确保洞门凿除的安全,在加固区端头设置 2 排冻结管。冻结管间距 0.8m,深度为 30m,共设置冻结孔 57 个。

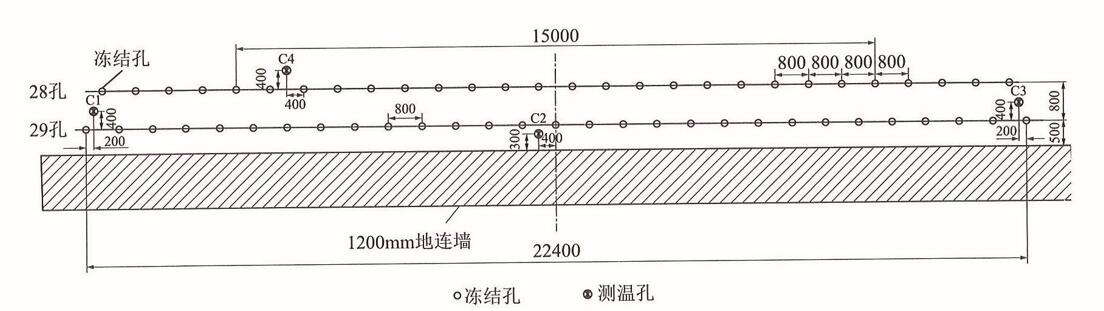

图1  冻结孔布置平面示意图

在洞门凿除前,必须先对冻结交圈现象进行检测,采取在环向和竖向设置测温孔,当测温孔温度均满足**小于 -5℃**时方可进行洞门凿除。

三、洞门临时密封及洞门凿除

1. 洞门临时密封设计

在对端头土体进行加固改良的同时,为了进一步降低盾构进洞风险,在洞门结构的密封措施方面进行了重新设计。本项目的洞门密封结构由底板、8 层 65Mn 弹性钢板束和压板组成,底板分块焊接在洞门钢环上,弹簧钢板层与层交叠安装在底座上,由压板进行固定。

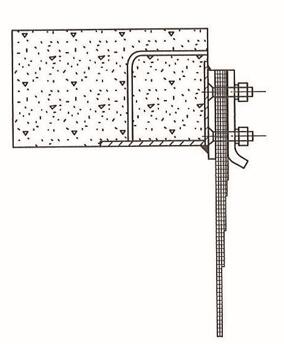

图2  洞门密封结构剖面示意图

密封钢板束最内侧 3 层弹簧钢板束长度相等,且其长度能够保证与最终脱出盾尾的管片搭接;后 5 层弹簧钢板束长度逐层减小,为内侧弹簧钢板束提供额外的弹性支撑。在盾构机进入洞门钢环之后,此多层弹簧钢板束结构能够包裹住盾体,以阻断地层中的水土进入接收井。

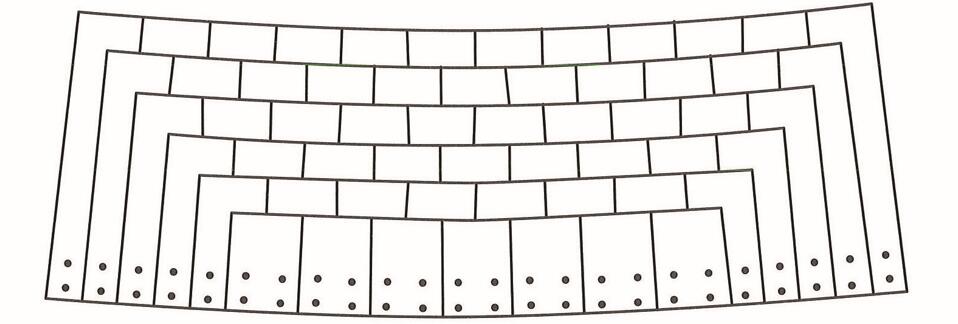

图3  洞门密封钢板束平面布置示意图

2. 洞门凿除、回灌

① 洞门凿除。 考虑到洞门凿除后,在盾构机刀盘进入工作井前,还需完成回灌水与拔除冷冻管等工序,为保障后续工序的连续性,防止因盾构加固区推进压力过大而导致加固区的土体坍塌,要求在盾构机进入加固区前完成洞门凿除。洞门凿除前,接收井端头冷冻墙体必须到达设计冷冻强度,并确保盾构已具备接收条件。

② 回灌。 洞门凿除后,清理完工作井内碎渣,开始回填土和回灌水。为方便后期降水后渣土的清理,采用黄砂回填。为防止盾构机在井内推进过程中发生旋转与偏转,回填黄砂至盾构机一半的高度。回填黄砂完毕后回灌水,高程至地下水位高程。

四、到达段掘进

1. 贯通测量

盾构到达前,对洞内所有的测量控制点进行一次整体的、系统的控制复核测量,对所有控制点的坐标进行精密、准确的平差计算。同时,对盾构到达洞门进行复核测量,测量项目包括洞门中心位置偏差、洞门全圆半径等。必要时根据测量结果对洞门进行相应的处理。

在 100m 和 50m 处对导向系统进行复核测量。在盾构到站前的最后一次导向系统换站时,充分利用在贯通前线路复测的结果,精确测量测站、后视点的坐标和高程。同时,在贯通前 50m 时,进一步加强盾构姿态和管片测量,根据复测结果及时纠正偏差,并结合实测的竖井洞门位置适当调整隧道贯通时的盾构姿态,确保盾构按设计线路到达。

2. 掘进参数控制

① 泥水压力设定。 刀盘进入加固区前,为了控制地表沉降,切口水压设定为"水土压力+超压"。刀盘进入工作井后,需与井内水压力相平衡,切口水压设定为井内水压力。因而在加固区需将切口水压逐步降低,在进入加固区后 2~3 环开始降低切口水压,在盾构机刀盘到达冷冻管前一环降低切口水压至井内水压力。

② 掘进速度。 刀盘进入加固区后,放慢掘进速度至 1.5cm/min,刀盘到达冷冻管前一环将掘进速度降低至 0.5cm/min。

③ 同步注浆及二次注浆。 为截断加固区外地下水沿管片外壁的渗水通道,采用加大同步注浆水泥用量、加大同步注浆量和二次注浆的方案。刀盘进入加固区后适当增大同步注浆配比中水泥的用量,水泥用量增大至 100kg/m³,同步注浆填充系数取 1.3,保证在加固区段注浆填充密实。加固区后端 2 环管片进行二次注浆,注浆采用水泥-水玻璃双液浆。

④ 管片拉紧。 本次接收采用平衡带水接收,因而管片拼装时千斤顶有足够的反力确保密封条的压紧;但为了避免贯通后管片纵向受力减小而引起密封垫回弹,导致环缝间隙变大而产生漏水,在最后 15 环的管片预制过程中设置预埋件,用于管片纵向拉紧。管片拉紧可在盾构抽水前统一完成。

⑤ 盾构推出。 当盾构机刀盘与洞门钢环之间的距离小于 10cm 时,刀盘停止转动,盾构空推直至钢板吊完全搭在壳体上,此时刀盘刀具正好位于砂浆基座的预留槽中,开始转动刀盘。刀盘一直保持转动,直至盾构到达指定拆机位置。

五、洞门封堵施工

1. 特殊管片设计制作

为加强盾构到达后洞门注浆封堵效果,将盾构隧道最后 5 环管片设计为特殊管片形式,每环管片在原有的二次注浆孔基础上新增加 38 个预留注浆孔(注浆孔在管片上均匀布置)。特殊管片预留孔与二次注浆孔孔径、构造相同,且孔口位置与二次注浆孔一样采用螺旋加强筋进行加固,后期封堵加强措施也与二次注浆孔相同。

2. 洞门封堵注浆

盾构到达拆机位置后,洞门钢板束在自身弹力的作用下自动弹回并压在管片上。在抽水之前,向管片与地层(结构)之间注入水泥-水玻璃双液浆,浆液注入顺序由下至上,注浆过程严格控制注浆量,注浆量不宜超过 1m³/孔。最后一环注浆完成后,依次向后 4 环注浆。

六、效果评价与经验总结

(1)对于大直径盾构机的水下接收,有必要对接收端头采取强化加固措施。本工程是在端头搅拌桩及旋喷加固的基础上采用冷冻进行强化加固,确保了洞门破除的安全。

(2)案例中采用了新型的钢板束型洞门密封结构,较常规橡胶板密封结构具有更好的可靠性,在实际应用中取得较好的效果。
